翻轉嵌入式物聯網實訓平臺是我公司針對高教、職教等物聯網專業綜合技能型人才培養，基于對物聯網的識別、感知、通訊傳輸、組網技術以及數據分析的遞進架構體系設計開發的，用于物聯網、計算機、電子、網絡等相關專業的物聯網技術實訓教學產品。該產品顛覆了傳統的以集成電路板為核心主體的產品形態，以更加簡潔化、產品化、終端化的形式呈現；采用創新的磁吸搭積木式平臺、模塊架構設計，與翻轉嵌入式電腦桌相結合，推陳出新。
一、功能特點：
1、統一平臺， 靈活擴展：
翻轉嵌入式物聯網實訓平臺采用磁吸搭積木式的平臺、模塊架構設計；平臺內置高性能主板及各種拓展接口；設有8個磁吸式實驗插槽點位，每個點位設有通信連接端子；配置物聯網實驗?zāi)K，包括單片機、無線通訊和傳感器執行器模塊；模塊均采用磁吸式接口設計，模塊下方設有彈性探針，直接吸附到平臺對應插槽點位內即可直接使用，無需額外接線；單片機及無線通訊模塊上方設有通信連接端子，各模塊間以磁吸搭積木的方式進行連接通信，可以任意搭配拓展，組成不同功能的物聯網基本節點單元；整個平臺嵌入到翻轉式電腦桌內，使用時桌面翻轉面板抬起與桌面垂直，平臺同步升起與桌面齊平，翻轉面板集成19寸液晶顯示屏，配合完成物聯網技術應用教學實訓。
2、體系完善，涵蓋全面：

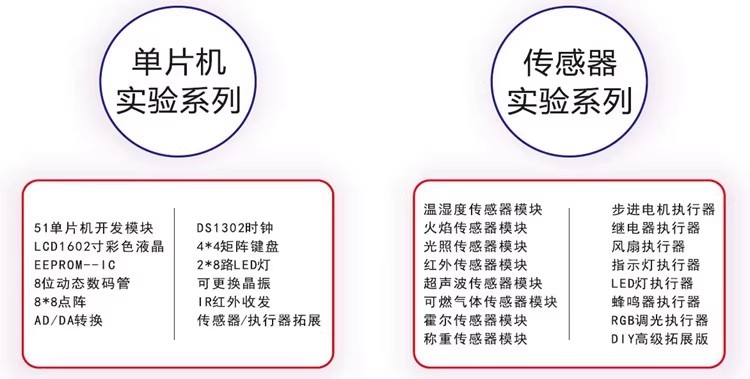

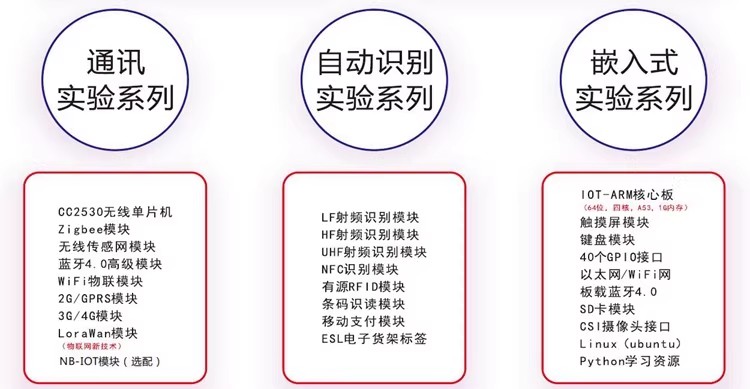

實驗?zāi)K涵蓋傳感技術、嵌入式技術、自動識別、通訊工程、自動化、電子工程、物聯網工程等諸多學科的實驗實訓。
3、實驗生動，資料豐富：
課程實驗以實驗包的形式進行加載，內容設計新穎活潑，貼近日常學習生活。實驗軟件配套電子版實訓指導書，包含實驗的背景資料、實驗接線圖、操作步驟、視頻演示、擴展知識和創新思考等內容，并配套相應微課視頻，為教師開展課程改革和教學創新提供了豐富資源。
4、自由組合，擴展升級：
實驗平臺具備8個通用實驗?zāi)K插槽，支持8個模塊聯動實驗�？稍趩蝹�知識點學習的基礎上，進行多模塊綜合應用，支持復雜系統實驗。模塊組合可模擬真實的行業設備及業務場景。
5、創新創業、市場應用：
平臺基于物聯網基礎知識進行整合，目前很多本科生、高職生進行創新創業項目領域的應用已經非常多，到目前有一些學校已經共同開發涉及駕駛員輔助系統、信息娛樂與儀表盤、混合動力/電動動力傳動系統、電子車身配件以及照明、家用電器、樓宇自動化、顯示器及數字標牌、電子銷售標簽、工業自動化與控制系統、校內照明、樓到照明、醫療、保健與健康、電機驅動與控制、智能電網與能源、測試和測量、嵌入式云存儲、iPhone照片云備份、數據采集服務器、web小型服務器等等成功案例。
二、技術參數：
1、采用一體式供電結構，整個NewIOT實驗平臺只需連接一根電源線即可，省去繁雜的接線工作，便于學 學生使用操作；
2、提供3.3V、5V、12V供電接口、USB接口、J-link下載接口、CC-debug下載接口、串口接口，接口豐富，便于拓展；
3、內置USB HUB, 通過 1 路 USB HUB，拓展8路USB 接口 ，進行數據傳輸時，物聯網模塊無需單獨連接數據線，整個平臺僅需一根電源線即可；
4、實驗平臺具備8個通用實驗?zāi)K插槽，集成防短路設計，支持8個模塊聯動實驗，可在單個知識點學習的基礎上，進行多模塊綜合應用，可完成無線傳感網絡實驗等多種復雜的聯網實驗；
5、提供了主板復位鍵以及ZigBee仿真器復位鍵，當通訊及仿真調試出現混亂時，只需用按下復位鍵即可恢復初始狀態；
6、實驗平臺還集成了虛擬儀器采集接口（虛擬儀器采集儀選配），便于物聯網實驗中的數據分析；
7、每個COM端對應一盞指示燈（黃色）,COM1-COM4模塊正常工作時,指示燈常亮，另外配有主板運行指示燈（藍色），實驗平臺正常運行時，指示燈常亮。
三、物聯網實驗?zāi)K：

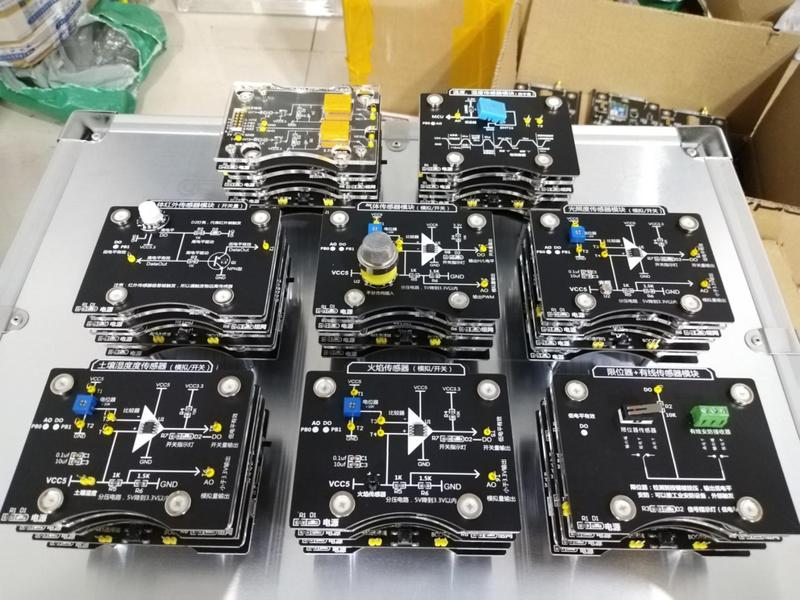

1、傳感器：提供溫濕度、門磁、人體紅外、紅外柵欄、光照、煙霧、氣體、繼電器、超聲波、大氣壓力、土壤溫濕度、pm2.5、紅外測溫等多種傳感器。

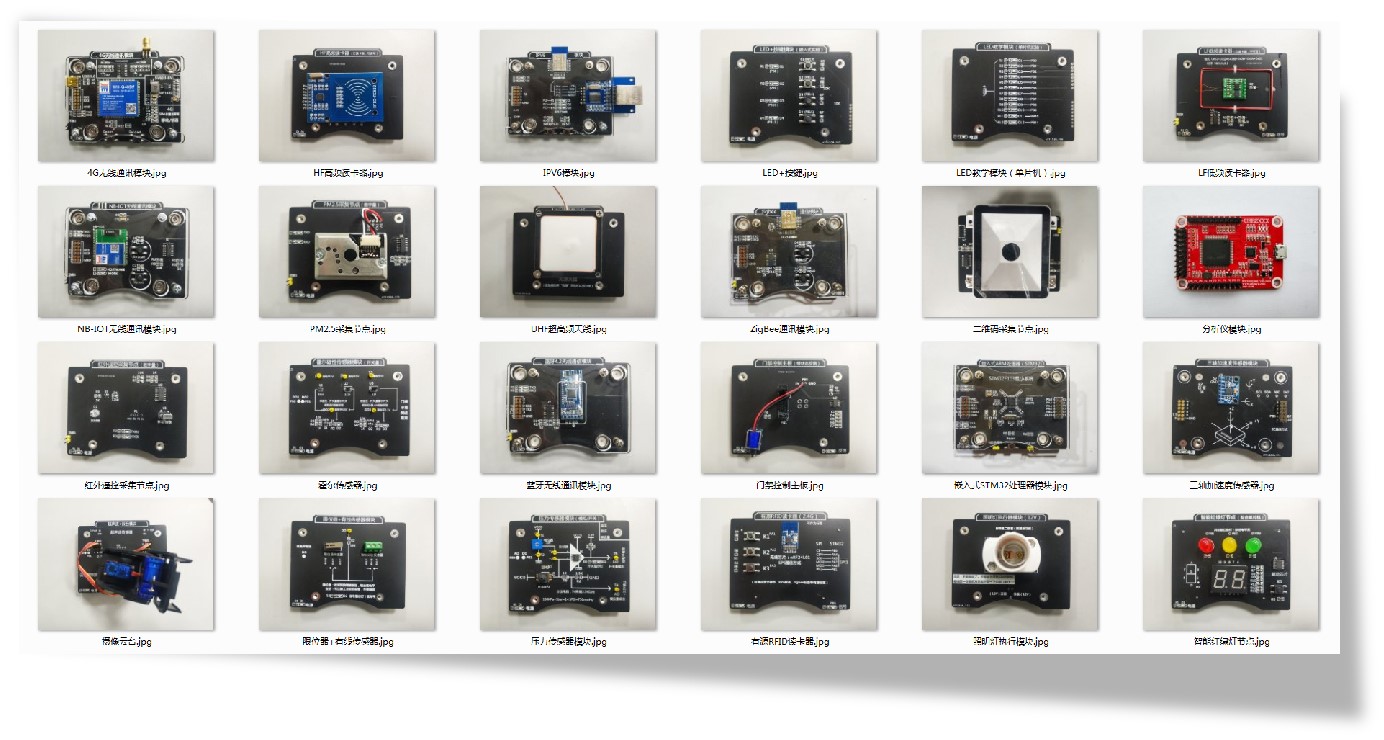

2、磁吸式可拆卸模塊：AI語音模塊、攝像云平臺、模擬量采集器、STM32基礎開發板、LED執行模塊、渦輪風扇模塊、各種傳感器模塊、RFID模塊、藍牙模塊、雙路繼電器、Arduino UNO模塊、鍵盤采集模塊、ZigBee底板、ZigBee基礎學習板、CC2530學習板、51單片機開發板、LoRa通訊節點、4G模塊、NB-IOT通訊節點、WiFi通訊節點、紅外遙控模塊、鋰電池供電底板、等多種物聯網實驗?zāi)K(可根據客戶需求提供不同的實驗?zāi)K)。
3、防呆設計，避免因連接錯誤導致模塊損壞。
4、模塊更新：更新物聯網模塊時，可以與實驗平臺無縫連接。

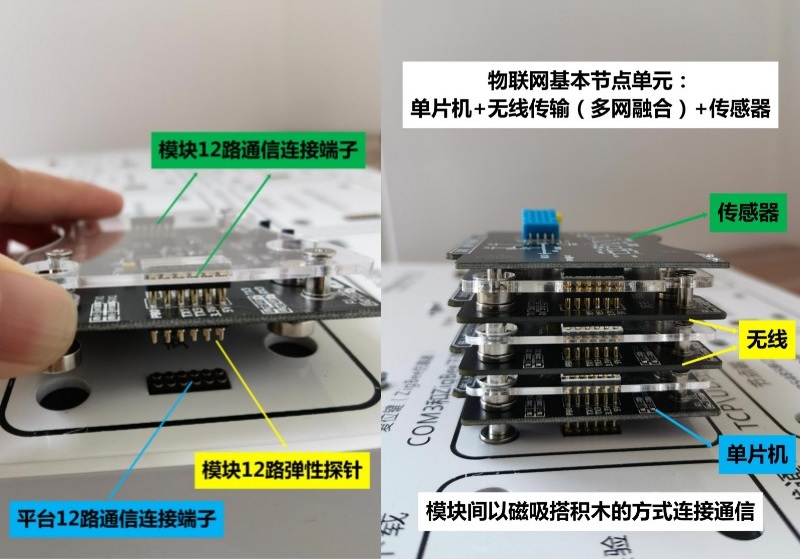

模塊與模塊之間采用標準的磁吸式+搭積木式架構設計，即節點模塊采用標準的12路彈性插針作為主要供電、仿真調試、數據通信、IO口拓展等，同時支持搭積木式的級聯接，無須外接跳線，通過彈性插針即可通信。如：STM32處理器+ZigBee無線模塊+傳感器1+傳感器2+傳感器3+NB-IOT（6層垂直積木，無須額外接線），模塊隨意搭配更換，可拓展性強。
四、實驗平臺標準配置：
1、基礎實驗?zāi)K：ZigBee模塊（8個）、WIFI模塊（1個）、藍牙4.0模塊（2個）、嵌入式網關（Linux/Andriod系統，1個）、STM32單片機模塊（4個）；
2、傳感器/執行器模塊：高精溫濕度、光照、人體紅外、氣體、超聲波測距、壓力傳感器、雙路繼電器、LED照明燈執行器等8種配套模塊；
3、智能觸摸屏網關：適用于物聯網基礎教學，該平臺為我公司自主研發產品，采用Linux/Andriod系統，7寸電容觸摸屏三星A9處理器，提供一套上位機軟件開發環境，該軟件的特點是：拖拽式、模塊化界面開發，開發一個界面，可以應用在4個領域（7寸觸摸屏界面、電腦上位機界面、WEB云端網頁訪問、Android-APP訪問）。主要配合機械、自動化、傳統工業上云等專業使用，無需學習C++/C#上位機軟件開發、WEB開發、安卓APP開發、Linux界面開發等課程，直接拖拽按鈕、對話框、閾值、執行、通信命令、數據解析等等功能，簡化物聯網整體開發過程，設備采用軍工級底板、外殼，可以直接應用于各種復雜的工業環境。
五、實驗平臺選配配置：
1、其他通信模塊：GSM通信模塊（1個）、4G移動通信模塊（1個）、5G通信模塊（NB-IOT，2個）、窄帶通信模塊（Lora，2個）、IPV6邊緣路由通信模塊（1個），提供以上模塊的相關傳感器采集、數據通信、傳輸源碼和相關PPT教學資源等；
2、其他傳感器：門磁傳感器、紅外對射柵欄傳感器、土壤濕度傳感器、紅外遙控執行器、步進電機執行器、直流電機驅動器、舵機執行器、風扇執行器、紅綠燈模擬器、LCD顯示器、數碼管顯示器、PM2.5傳感器、風速傳感器、風向傳感器、大氣壓傳感器、限位器傳感器、攝像頭采集器、三軸加速度傳感器等；
3、演示設備：智能平衡小車（支持積木式）、智能四輪小車（支持積木式）、小型無人機（支持積木式）、小型機械臂（支持積木式）、小型履帶車（支持積木式）等；
4、RFID射頻識別：125K（低頻讀卡器）、13.56M（高配讀卡器）、900M（超高頻讀卡器）、2.4G（有源RFID）等射頻識別技術，提供源碼、DEMO例程、智能門禁、智慧倉儲、智慧物流等演示軟件。
六、實訓項目：
|
