物聯網磁吸式教學實驗箱模塊與底座采用磁吸式結構（非固定式），方便學生的安裝拆卸，便于更換模塊。
物聯網磁吸式教學實驗平臺是一款面向電子信息及計算機專業的教學實驗設備,由硬件設備、軟件平臺和教學資源庫三部分組成完整的教學實驗體系。他由實驗平臺、實驗模塊、實驗軟件、云平臺、實驗開發工具、電子實訓指導書等6個模塊組成�？赏瓿�51單片機技術、嵌入式系統、RFID技術、二維碼技術、esl（電子貨架標簽系統）、無線通訊技術、傳感器技術、數據采集、無線傳感器網絡、物聯網應用程序開發、智能終端開發、電路設計、人工智能等諸多課程的實驗實訓。該設備采用基礎性設計，把物聯網的所有設備以積木的形式提供給學生，學生可塑性強，可以任意接線完成完了應用開發和學習工作。
一、功能特點：

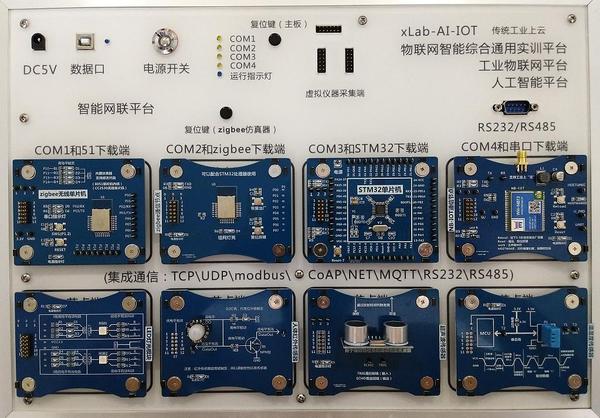

實驗平臺提供了完善的實驗環境保障。集成通訊、供電、測量等功能，實現了在一個平臺支持所有實驗應用。平臺上提供3.3V、5V、12V等常用的基礎電源，電流可支持10A，可以滿足所有的供電需求。另外提供串口、USB口、以太網等常用的接口，接口齊全。升級性能好，兼容性好，拓展性好。后續實驗室二次升級，不用重復購買實驗產品，購買主要硬件即可，節約建設成本。
1、采用一體式電源結構，整個實驗平臺只需連接一根電源線即可，省去繁雜的接線工作，便于學生操作。
2、實驗平臺具備8個通用實驗模塊插槽，支持8個模塊聯動實驗，可在單個知識點學習的基礎上，進行多模塊綜合應用，支持復雜系統實驗，可完成無線傳感網絡實驗、傳感器實驗、物聯網應用程序開發等多種復雜的聯網實驗。
3、提供了主板復位鍵以及ZigBee模塊復位鍵。
4、提供虛擬儀器采集接口（虛擬儀器采集儀選配），便于物聯網實驗中的數據分析。
5、實驗生動，資料豐富：課程實驗以實驗包的形式進行加載，內容設計新穎活潑，貼近日常學習生活。實驗軟件配套電子版實訓指導書，包含實驗的背景資料、實驗接線圖、操作步驟、視頻演示、擴展知識和創新思考等內容，并配套相應微課視頻，為教師開展課程改革和教學創新提供了豐富資源。
6、自由組合，擴展升級：實驗平臺具備8個通用實驗模塊插槽，支持8個模塊聯動實驗。可在單個知識點學習的基礎上，進行多模塊綜合應用，支持復雜系統實驗。模塊組合可模擬真實的行業設備及業務場景。
7、創新創業、市場應用：平臺基于物聯網基礎知識進行整合，目前很多本科生、高職生進行創新創業項目領域的應用已經非常多，到目前有一些學校已經共同開發涉及駕駛員輔助系統、信息娛樂與儀表盤、混合動力/電動動力傳動系統、電子車身配件以及照明、家用電器、樓宇自動化、顯示器及數字標牌、電子銷售標簽、工業自動化與控制系統、校內照明、樓到照明、醫療、保健與健康、電機驅動與控制、智能電網與能源、測試和測量、嵌入式云存儲、iPhone照片云備份、數據采集服務器、web小型服務器等等成功案例。

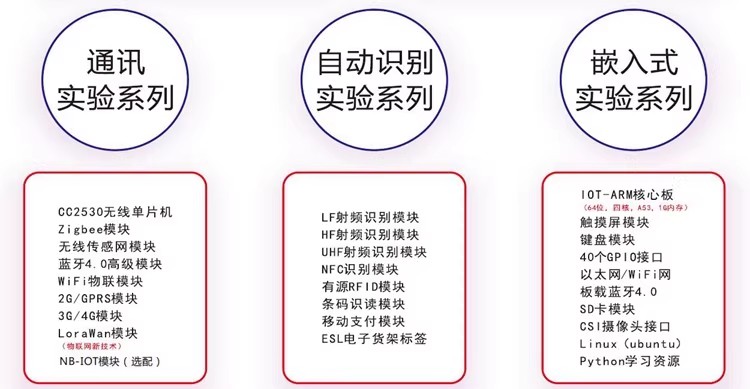

二、物聯網實驗模塊：

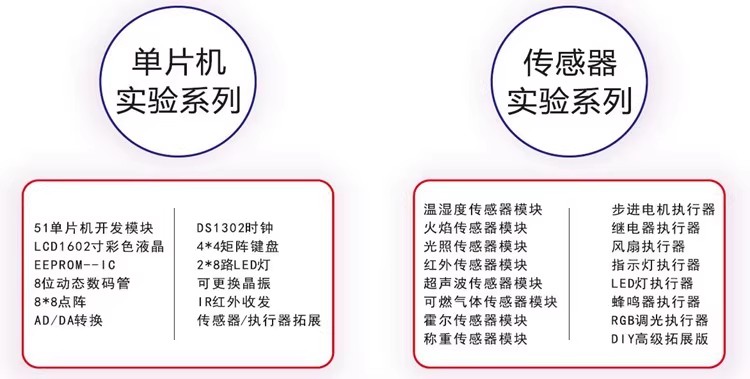

1、傳感器：提供溫濕度、門磁、人體紅外、紅外柵欄、光照、煙霧、氣體、繼電器、超聲波、大氣壓力、土壤溫濕度、pm2.5、紅外測溫等多種傳感器。

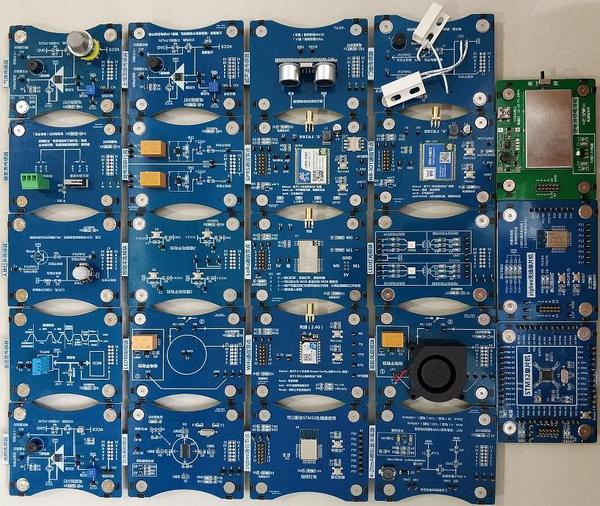

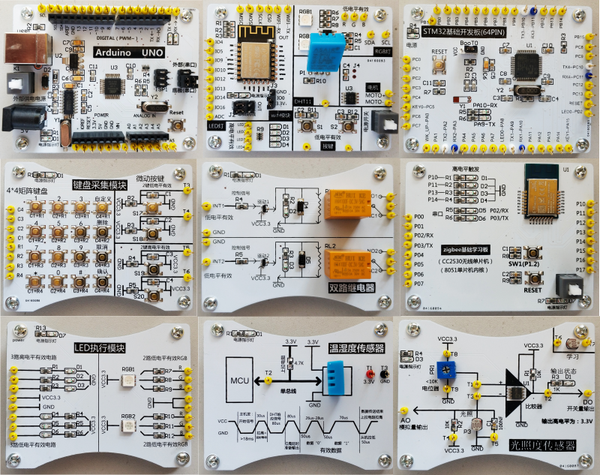

2、磁吸式可拆卸模塊：AI語音模塊、攝像云平臺、STM32基礎開發板、LED執行模塊、傳感器模塊、RFID模塊、藍牙模塊、雙路繼電器、Arduino UNO模塊、鍵盤采集模塊、ZigBee底板、ZigBee基礎學習板、CC2530學習板、51單片機開發板等多種物聯網實驗模塊(可根據客戶需求提供不同的實驗模塊)。
3、防呆設計，避免因連接錯誤導致模塊損壞。
4、模塊更新：更新物聯網模塊時，可以與實驗平臺無縫連接。
5、模塊與模塊之間采用標準的磁吸式+搭積木式架構設計，即節點模塊采用標準的12路彈性插針作為主要供電、仿真調試、數據通信、IO口拓展等，同時支持搭積木式的級聯接，無須外接跳線，通過彈性插針即可通信，支持搭積木高度為6層。如：STM32處理器+ZigBee無線模塊+傳感器1+傳感器2+傳感器3+NB-IOT（6層垂直積木，無須額外接線），模塊隨意搭配更換，可拓展性強。
6、實驗模塊涵蓋傳感技術、嵌入式技術、自動識別、通訊工程、自動化、電子工程、物聯網工程等諸多學科的實驗實訓。

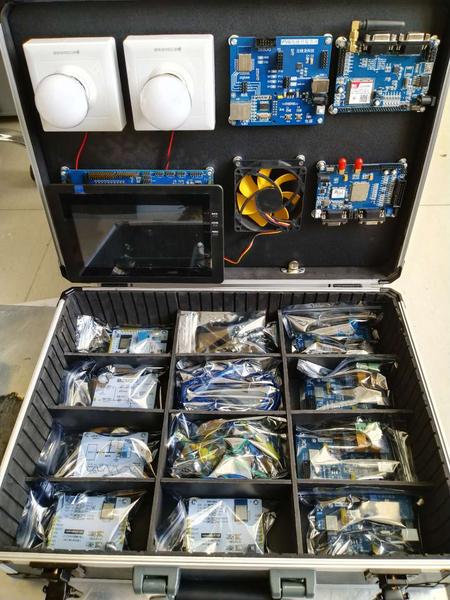

三、物聯網實驗箱體：
1、實驗箱的上方提供一塊可以懸掛物聯網模塊的掛板，并且所有物聯網模塊均采用磁吸式結構，節省實驗空間。
2、實驗箱分為兩層，上層為實驗平臺，實驗平臺采取嵌入式結構，可隨意取出；下層采取隔斷式結構，主要用于存放物聯網實驗模塊及實驗工具。
四、實訓內容：
|
