氣動薄膜控制閥在《熱工化工檢測技術》課程教學的重要組成部分，通過該實驗?zāi)芗由顚W(xué)生對自動檢測技術理論的理解，使學生更好的學好這門工程基礎課，了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。通過流量、壓力；產生交變壓力信號控制流體過程，以加深學生對壓力檢測技術的理解。

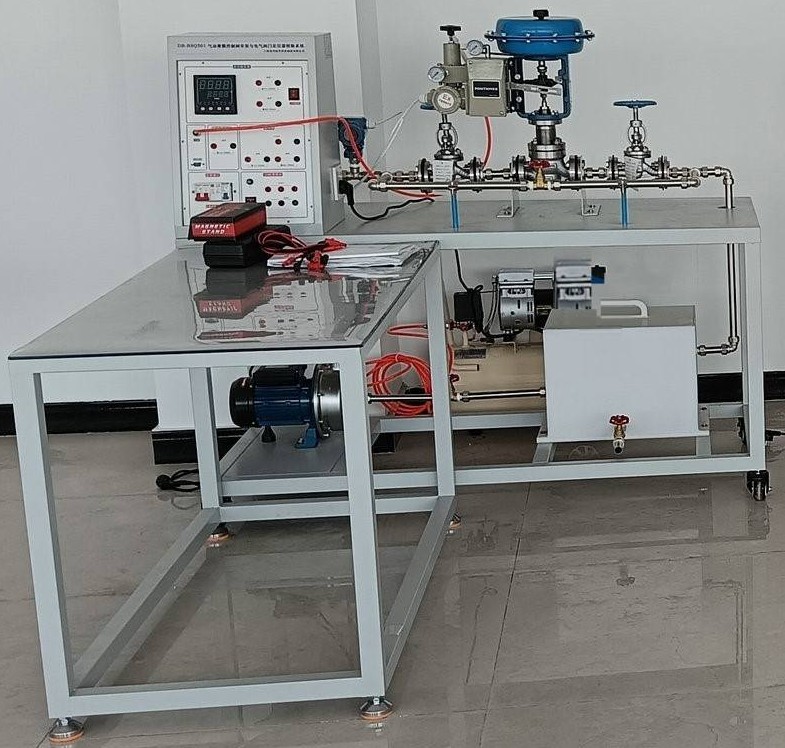

一、氣動薄膜控制閥安裝與電氣閥門定位器校驗實訓系統功能：
1、熟練掌握氣動薄膜控制膜頭的拆解與組裝
2、熟練掌握閥門定位器在控制閥上的安裝、調試
3、熟練掌握手操器的電路、氣路連接
4、調熟練掌握節閥行程校驗
5、熟練掌握調節閥本體試漏
6、熟練掌握調節閥泄漏量測試。
二、氣動薄膜控制閥安裝與電氣閥門定位器校驗實訓系統配置：
一）操作臺參數：
1、外形尺寸（長寬高）1400×600×700mm。
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板。
二）漏電開關1個：電壓220VAC；
三）盤內附件1套：儀表接線端子、銅管測量管道、電源插座、開關
四）數字精密壓力變送器1個
1、測量范圍：0～0、6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
五）壓力量計1個
1、測量介質：氣體；
量范圍：0～0、6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
六）行程測量專用儀表1套
1、量程、0-30mm；
2、液晶顯示器；
3、磁性儀表座；
4、測量調節閥行程時專用鏈接件；
5、配數據專用線
七）安裝支架2套
1、材質：碳鋼法蘭；公稱通徑DN32；PN1、6Mpa。
2、支架底部可自由移動；
3、表面鍍鋅處理。
八）輔助操作臺1套
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
九）操作器
供電電源：220VAC；閥位給定輸出信號：4～20mA；閥位反饋輸入信號：4～20mA，通訊方式：RS485。
十）空氣壓縮機
十）水泵：750W，不銹鋼渦旋式
十一）水箱：工程塑料板，防生銹
十二）POR01模塊裝置
手機APP請掃描主機開機時顯示的軟件二維碼或APP”下載安裝后再添加設備進行操控使用�？梢暬渚W(wǎng)，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP數據功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式群組管理控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確�？刂瓢踩�。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
6）屏幕翻轉功能：可以實現液晶四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
7）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0、00-1、00PF、測量精度1、0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
8）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
9）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
10）APP報表功能：可以提供日報表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
11）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
12）TFT真彩屏IPS高清顯示，
13）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
14）電壓：支持電壓220V50HZ/380V50HZ。
15）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2、5顯示。
16）提供設以下安全報告截圖：A、電擊媓量和危險防護安全、B、SEVL電路、C受限制電源、D發熱要求、E異常工作和保護條件。
|
