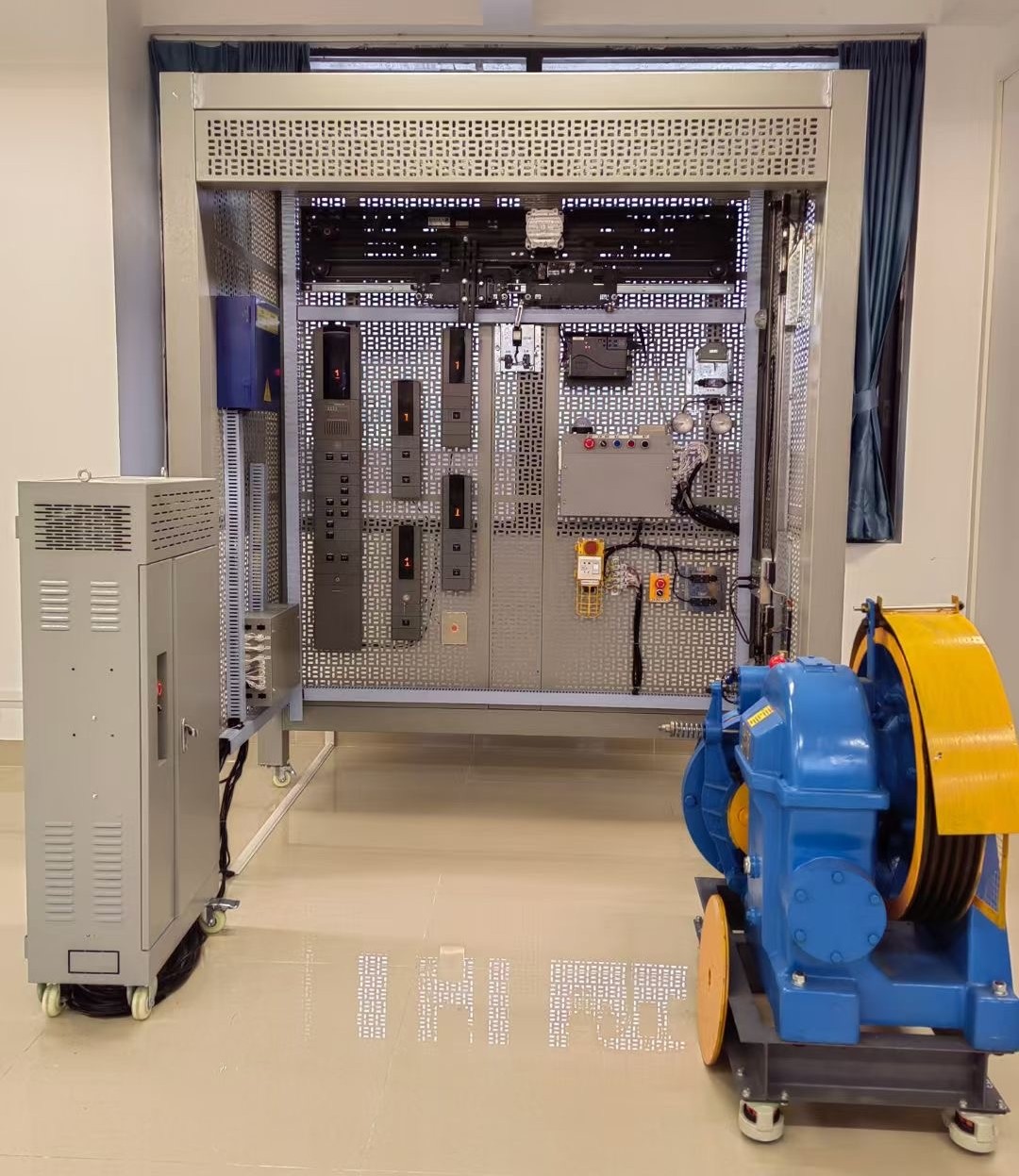

電梯電氣控制裝調實訓考核裝置采用全數字化的微機控制系統（VVVF），電氣元器件采用真實元器件，部分機構（如轎廂和井道）則采用模擬仿真機構的形式，安裝在萬能網孔框架上。整體設計采用可移動模塊式結構。學生通過電梯電氣控制裝調實訓考核裝置深入的實訓，能夠基本掌握電梯電氣控制原理、安裝、維修、調試等技能。另外學生也根據電梯電氣控制邏輯，以本裝置為平臺對電梯電氣控制進行設計和改裝。
一、技術參數：
1、工作環境：溫度-10℃～+45℃,相對濕度＜70%(30℃),海拔＜1000m；
2、供電要求：AC380V±10%，AC220V±10%；
3、頻率：50/60Hz；
4、總功率：≥11KW；
5、總重量：≤4000kg；
6、外型尺寸：2200mm×900mm×2400mm(長×寬×高）；
7、曳引機：
（1）額定功率：11KW；
（2）額定載重：1600kg；
（3）電梯速度：0、5m/s；
（4）極數：6；
（5）額定電壓：380V；
（6）制動器電壓：DC110V；
8、門機：
（1）輸入電壓：AC220V±20%；
（2）變頻器額定頻率：50/60Hz；
（3）門機電機額定電壓：AC100/125V；
（4）門機電機額定功率：43/94W；
（5）門機電機額定轉速：180r/min；
（6）門機電機極數：8；
（7）開門方式：中分；
（8）開門寬度：800mm。
二、實訓項目：
1、電梯電氣系統主要組成部件認知實訓；
2、控制器參數設置實訓；
3、曳引機調諧實訓；
4、電梯井道自學習實訓；
5、曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；
6、轎內操縱箱控制電路故障查找及排除實訓；
7、廳外召喚盒控制電路故障查找及排除實訓；
8、轎頂檢修箱控制電路故障查找及排除實訓；
9、照明控制電路故障查找及排除實訓；
10、通訊電路故障查找及排除實訓；
11、控制電路故障查找及排除實訓；
12、電源電路故障查找及排除實訓。
三、電梯電氣控制裝調實訓考核裝置配置：
1、電氣控制系統單元
2、曳引機單元
3、門機機構單元
4、安裝框架
5、故障設置單元
6、電梯模擬運動單元
7、轎頂板
8、指令板
9、轎頂檢修盒
10、底坑上檢修盒
11、底坑下檢修盒
12、限速器開關
13、漲緊輪開關
14、安全鉗開關
15、緩沖器開關
16、頂樓外呼盒
17、中間樓層外呼盒
18、底層外呼盒
19、轎內選層器盒
20、風扇
21、照明燈座及燈泡
22、配電箱（含空開）
23、實訓工具
24、配套相關說明書及圖紙
|
