出廠價：36000元/臺
KH-DQ96交直流發電機實驗裝置是由本公司設計的新穎綜合實驗裝置，綜合了目前我國高等院校“電機學”、“電機與拖動”等課程實驗大綱的要求。特別適用于高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
一、技術性能：
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 250Kg
5、外形尺寸：187×70×160cm3
二、交直流發電機實驗裝置構成與配備：
1、電源控制屏：
(1)交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2)高壓直流電源兩路：提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源，并設有直流數顯電壓表及切換開關。
2、實驗桌：
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、固定電機導軌、光電編碼器測速系統及智能數顯轉速表：
包括測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。

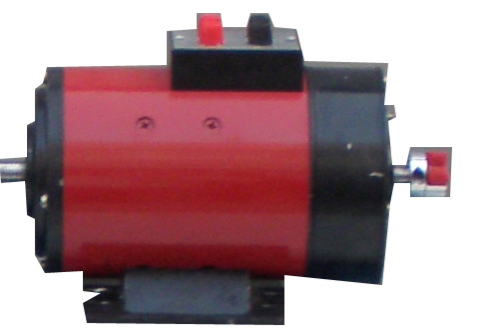

4、三相同步電機：
4.1作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。
4.2作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。
5、校正直流測功機：220V、2.2A、 355W、1500r/min
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
6、直流數字電壓、毫安、安培表(三只)：
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
7、單三相智能型功率、功率因數表：
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
8、三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
9、三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
10、可調電阻器、電容器：提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
11、波形測試及開關板：由變壓器的波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
12、旋轉燈、并網開關、同步機勵磁電源：由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A可調>組成。
13、整步表及開關（由一個Mz10整步表及一個三刀雙擲開關組成）
14、數字交流電流表：由三只數字交流電流表組成。 測量范圍0～5A，精度0.5級，3位半數碼顯示。
15、DQ45數字交流電壓表：由三只數字交流電壓表組成。 測量范圍0～450V，精度0.5級，3位半數碼顯示。
16、KH05 結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
三、實驗項目：
1.直流電機的速度控制
2.直流發電機實驗
3.直流發電機帶負載運行
4.三相同步發電機的運行特性
5.三相同步發電機的并網運行
四 交直流發電機實驗裝置配置清單：
|
序號
|
名稱
|
數量
|
|
1
|
電源控制屏
|
1套
|
|
2
|
實驗桌
|
1張
|
|
3
|
固定電機導軌、光碼盤測速系統（配光電編碼器）及智能數顯轉速表
|
1件
|
|
4
|
三相同步電機
|
1臺
|
|
5
|
校正直流測功機
|
1臺
|
|
6
|
直流數字電壓、毫安、安培表（三只表）
|
2件
|
|
7
|
數字交流電流表
|
1件
|
|
8
|
數字交流電壓表
|
1件
|
|
9
|
單/三相智能功率、功率因數表
|
1件
|
|
10
|
三相可調電阻器（每組90Ω*2/1.3A）
|
1件
|
|
11
|
三相可調電阻器（每組900Ω*2/0.41A）
|
1件
|
|
12
|
可調電阻器、電容器
|
1件
|
|
13
|
熔斷器及開關板
|
1件
|
|
14
|
旋轉燈、并網開關、同步機勵磁電源
|
1件
|
|
15
|
整步表及開關
|
1件
|
|
16
|
實驗連接線及附件
|
1套
|
|
