KH-ZL97活塞式冷水機組電氣實訓智能實驗裝置安裝有制冷管路設備 冷水機組，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。冰水機組的空調電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、活塞式冷水機組電氣實訓智能實驗裝置特點：
1、實訓裝置直觀展示了冷水機組的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2、實訓柜集冷水機組系統和一體，系統真實完整,結構清晰、緊湊，與空調制冷系統、電氣系統一致。
3、系統采用真實的制冷機組（壓縮機、干式蒸發器，風冷式冷凝器，水泵等與實際裝置接軌。
4、裝置設有系統電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
二、技術參數：
1、輸入電源：AC240V±5% 50Hz
2、裝置容量：<1KVA
3、環境溫度：-5℃~40℃
4、相對濕度：≤90%（25℃）
5、外形尺寸：1700×600×1200mm
6、制冷劑類型：R12
三、活塞式冷水機組電氣實訓智能實驗裝置組成：
1、冷水制冷系統：
實訓臺提供3匹制半封閉式制冷冷壓縮機、蒸發器（水冷蒸發器）、冷凝風扇、、過濾器。液視鏡，冷水水箱。制水泵組成
1）交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
2）交流電流表3只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
3）溫度表1只：采用PT100傳感器，6個，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
4）真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
5）水冷蒸發器一個:為干式蒸發器,出水口1寸，進水口1寸
6）制冷水泵一只:220W/220W離心式制冷專用水泵
7）水冷凝器一個:殼式,出水口1寸，進水口1寸
8）冷卻水泵一只:550W/220W離心式制冷專用水泵
9）冷卻塔一個:玻璃結構，水流量3T
10）冷卻風機一個:軸流式220V,風量1800m?S，
11）水機控制器一個:3030
12）電子膨脹閥一個:4p
13）加熱器:3KW用于平衡制冷機組的冷量。
14）實訓臺設計有獨立的故障設置系統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。
2、制冷量調節控制裝置：
1）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。
2）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3）系統特點/調試控制軟件：
A）4路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
B）閥的開度實時顯示：控制對象為最大500P開度設定�？勺孕兄评湎到y(tǒng)制冷劑流量設定最小開度。
C）24路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
D）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
E）6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F）多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G）過冷/熱度控制范圍：2-15攝氏度�？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
H）制冷劑：適應R134A\R22\R410A等其它冷媒。
4）脫機手動設定：
A）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼

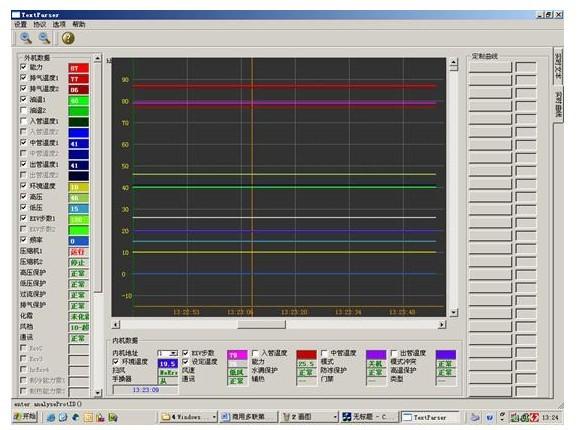

5) 曲線顯示界面：
四、實訓內容：
一）初級技工基本技能實訓：
1.專用工具的操作
2.制冷系統管件焊接
3.制冷系統試壓及檢漏
4.制冷系統抽真空及充注制冷劑
二）中級技能實訓（設計、安裝、調試及檢修）：
1.冷水機組的系統電氣線路器件的認識和測量
2.冷水機組電氣控制線路接線及系統運行
3.冷水機組電氣控制線路接線及系統運行
4.冷水機組修實訓及故障分析
5.冷水機組熱泵電氣電路故障
6.壓力控制保護系統故障）
五、活塞式冷水機組電氣實訓智能實驗裝置配置清單：
|
序號
|
名稱
|
數量
|
|
1
|
高低壓力保護器
|
1個
|
|
2
|
半封閉壓縮機（3P）
|
1個
|
|
3
|
干式蒸發器3P
|
1個
|
|
4
|
冷凝風機
|
1個
|
|
5
|
膨脹閥2.4C
|
1個
|
|
6
|
冷凝器(水冷)
|
1個
|
|
7
|
儲液器3P
|
1個
|
|
8
|
油液分離器3P
|
1個
|
|
9
|
汽分離器3P
|
1個
|
|
10
|
制冷電磁閥3/8
|
1個
|
|
11
|
冷水控制器010
|
1個
|
|
12
|
漏電開關32A/4P
|
1個
|
|
13
|
380V電壓表
|
3個
|
|
14
|
電流表30A
|
1個
|
|
15
|
按鈕
|
5個
|
|
16
|
指示燈
|
5個
|
|
17
|
急停開關
|
1個
|
|
18
|
水箱控制器010
|
1套
|
|
19
|
交流接觸器
|
4個
|
|
20
|
水泵240W/1.8L
|
2個
|
|
21
|
制冷劑量流量控制系統
|
1套
|
|
22
|
膨脹閥
|
1套
|
|
23
|
制冷劑量流量控制系統軟件
|
1套
|
|
24
|
通信線
|
1套
|
|
25
|
DN15流量開關（霍爾）
|
2套
|
|
26
|
加熱器3KW/220V
|
1套
|
|
27
|
壓力表
|
2套
|
|
28
|
A3連接線
|
2套
|
|
29
|
10K傳感器
|
8套
|
|
30
|
小超人電動機綜合保護器
|
1個
|
|
31
|
延時繼電器220V/100s
|
3個
|
|
32
|
考核系統
|
1套
|
|
