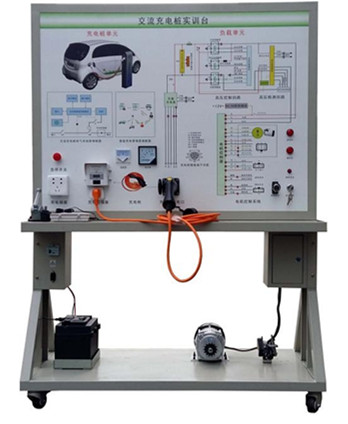

KH-XDQ6新能源汽車充電樁和售電管理實訓臺真實展現新能源汽車交流充電管理系統工作特點；系統由中央監控與售電管理一體化工作臺組成，實際應用中可分拆設置，如一個地區一個城市的管理中，售電管理和智能卡服務相結合。系統客服終端即充電樁可設置合理地點，通過本地交流電源供電，充電樁提供人機智能操作，其所有信息由無線網絡上傳監控運行管理，在云計算服務中完善數據的實時存儲及顯現查詢。系統是通過局域網連接，供電集中到控制臺。
一、新能源汽車充電樁和售電管理實訓臺主要部件：
1、配電控制一套充電樁，控制臺配備二臺電腦（用戶配套），作為整地區電網控制的摸擬。電力規格220V 50hz 輸出電流不大于20A。
2、運行管理系統一臺運行電腦，一臺監控電腦作為服務器。
3、智能卡及售電管理系統由臺式電腦加讀卡機等組合。
二、新能源汽車充電樁和售電管理實訓臺功能：
1、全網信息管理透明化（有管理員權限設置）；
對客戶服務瑞的監控查詢
有工作臺臺帳等查詢匯總統計（帳務，憑證等可按應用實際需求添加）
2、管理系統初始管理的功能；
3、具有電力費用的電業常規管理功能；
4、具有智能管理及異常費用處理功能，充分保證客戶利益；
5、充電樁采用雙路CAN現場總線技術，一路與電池管理系統BMS實時通信，對動力鋰電池的充電進行優化和可靠的保護；一路與后臺監控系統實時進行數據交換處理；
6、充電樁完善的保護功能：
過熱保護：當監控充電樁內部溫度超過80℃時，發送控制命令給充電樁使充電電流減少，超過90℃時，強制充電樁保護性關機，即此時無電流輸出，當溫度恢復80℃時自動恢復充電。
短路保護：當充電樁輸出發生意外短路時，內部電路會限制短路電流。同時熔斷保險，迅速切斷跟外部電路的連接。等短路故障排除并更換保險后即可重新充電。
7、實時監控各充電樁的工作參數，在異常情況下切斷充電樁；
8、可實現在線遠程監控及維護；
9、配備產品說明書及使用手冊。
三、充電管理系統技術參數：
1、外形尺寸：長*寬*高：1240*650*1700mm；
2、輸入/輸出電壓：220V；
3、頻率：50Hz；
4、最大電流：20A。
5、箱體整體成型，表面經過防銹處理、噴漆；
6、采用經過UV平板噴繪的鋁塑面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損。
四、充電樁技術參數：
1、額定輸入電壓：220V；
2、輸出電壓：220V；
3、輸出電流：最大20A；
4、功率因數：≥0.9；
5、滿載效率：≥95%；
6、可與充電管理實訓臺相連，實現充電管理實訓臺的監測與控制。
