KH-CDD18電動汽車能量傳遞實訓臺采用5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統組成一體、高壓安全等測試測量實訓操作。設備展示不同驅動模式和能量流動工況。對比實訓驗證5種不同新能源汽車控制系統的不同的工況。適用各院校對5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統理論和維修實訓的教學需要。適用于各院校對《新能源汽車與電力電子技術》、《新能源汽車概論》課程的教學需要。

一、電動汽車能量傳遞實訓臺功能特點：

1、發光二極管閃光燈顯示能量流動工況，能量流動與車況實時匹配。

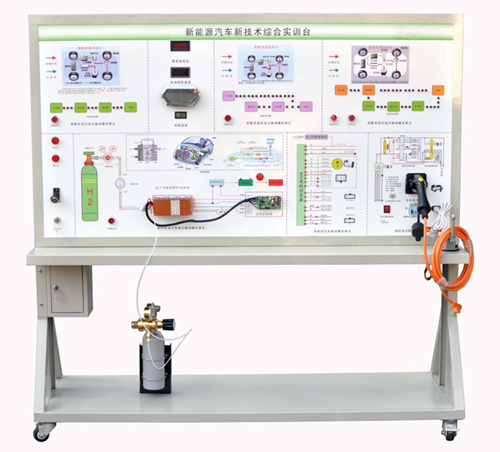

2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照不同新能源汽車控制系統結構原理圖和實物，認識和分析不同新能源汽車控制系統的工作原理。

3、高壓模擬電源采用工業級電壓，安裝模擬故障開關培養故障診斷能力。

4、完成6種驅動模式的實訓，對比實訓驗證5種不同新能源汽車控制系統的不同的工況。

5、面板上安裝檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。

6、真實的發動機運行組件,可真實操作混合動力系統的發動機怠速、加速、減速正常工況。

7、真實的發電機運行組件,可真實操作混合動力系統的發電工況。

8、真實的燃料電池運行組件,可真實操作燃料電池的工況。

9、臺架帶自鎖腳輪,安裝交流電源漏電保護裝置、轉動元器件外加裝防護裝置。

10、電機配套上位機軟件，可真實檢測與標定電機各項參數。

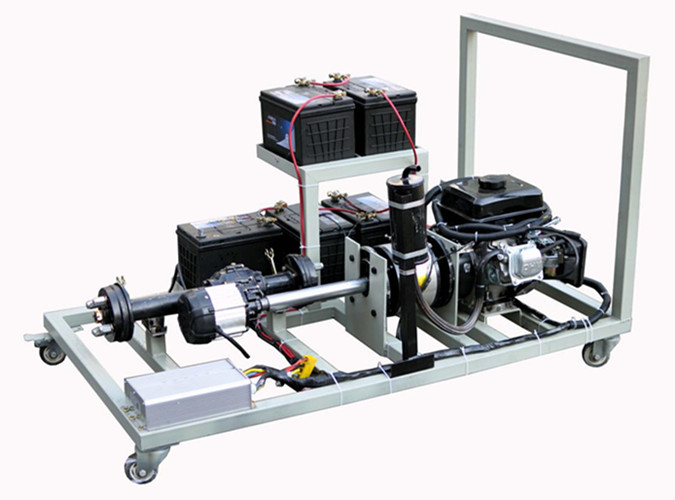

二、電動汽車能量傳遞實訓臺結構：

發電機、發動機、燃料電池及運行附件、電池組、逆變器、三相交流電機、傳動機構、制動機構、故障模擬與考核裝置、檢測面板與可移動臺架等組成。

三、技術規格：

1、電源：380V 交流電壓；工作電壓：12V/60V直流電壓

2、工作溫度：-5℃～50℃

3、實訓臺尺寸：檢測臺:1740mmX650mmX1700mm,運行臺:1700mmX650mmX1500mm

四、實訓項目：

1.電池組的檢查與維護

2.三相異步電機的檢查與維護

3.逆變器的檢查與維護

4.插電式串聯動力系統故障診斷與排除

5.插電式并聯動力系統故障診斷與排除

6.插電式混聯動力系統故障診斷與排除

7.純電動汽車動力系統故障診斷與排除

8.燃料電池汽車動力系統動力系統故障診斷與排除

9.純電動車電機故障診斷與排除

10.高壓用電安全培訓

五、電動汽車能量傳遞實訓臺基本配置：
