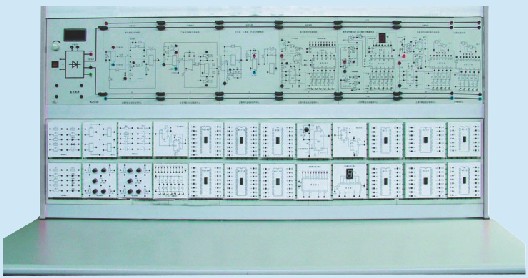

KHK-780D技師、高級工電子技術實訓考核裝置既可作為電子類工種和電工類工種的等級電工培訓裝置也可作為考核裝置。裝置采用模塊化設計，配置有分立元件模塊、獨立功能模塊�？筛鶕�(jù)不同的實訓題目，選用不同的模塊組合構成各種典型的電子技術線路來進行訓練。其適用于各勞動職業技能鑒定部門對相關工種技術工人進行考核鑒定，同時也適合相關院校電類專業學生實訓和考核。
一、技師、高級工電子技術實訓考核裝置特點：
1、設計創新：以獨立的通用器件為最小積木式模塊單元，高級工考核設備可靈活組合成不同課題、不同要求的實訓電路。以模塊化的特點強調訓練學生在理解基礎上靈活解決問題的動手能力。
2、工程實用：高級工考核設備學生可直觀真實元器件及其符號和工作狀態的變化，使教育培訓最大程度地貼近工程實際運用狀態。帶標準印刷的器件積木，使得線路直觀，查故方便。
3、擴展兼容：基本器件的模塊化特點使得本裝置不會隨新技術、新課題的發展而淘汰，高級工考核設備只需增加核心新部件即可擴展完成新課題的實訓，并能實現強-弱電之間、交叉課程之間的互聯、與相應軟、硬技術的發展而同步升級。
4、可靠性：特殊工藝的積木式連接部件及接插件保證10萬次工作壽命,確保各觸點的接觸電阻小于10-4Ω,分布電容小于10PF。連接導線1mm2（內部252股）超軟優質銅芯線。
5、安全性：電工電子實驗室除常規的安全保護外，本裝置還具備：強電器件（110V以上）和相關接插件沒有任何帶電接點外露。
二、技術性能：
1、輸入電源：交流220V 50Hz，單相三線
2、輸出電源：
2.1二路直流0～12V連續可調電源，輸出最大電流1.5A，有數字電壓指示輸出電壓，帶過流保護功能，過流保警功能。
2.2TTL專用電源1路，±12V固定電源2路，帶數顯指示。
三、技師、高級工電子技術實訓考核裝置構成與配備：
1、電工電子實驗室實訓桌：1500×800mm，鋼木結構。
2、掛箱支架：長1400mm，上下二層，內有導軌。配置1只示波器支架。

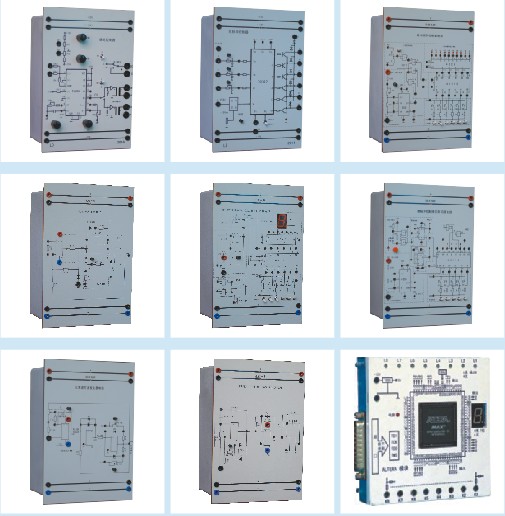

3、電工電子實驗室實訓模塊配置：電阻模塊1、電阻模塊2、電阻模塊3、電阻模塊4、電阻模塊5、電位器模塊、四運放模塊、開關發光二極管模塊、555震蕩模塊、十進制解碼的顯示模塊、七段解碼顯示模塊2塊、4011模塊2塊、4012模塊、4027模塊、40175模塊、40192模塊2塊、40194模塊、單脈沖模塊、555模塊2塊。
4、可編程邏輯器件：EDA模塊采用ALTERA公司的EPM7128芯片，提供MAXPLUSII編程軟件，并提供實訓軟件。（電腦自備）
5、高級工考核設備附件：電源插座掛箱1塊、通信電纜1套、插件板7塊、標準導線50根、短接橋20只、數字萬用表1只。
四、實訓項目：
1.數字定時器電路
2.減法循環計數器電路
3.脈沖順序控制器電路Ⅰ
4.脈沖順序控制器電路Ⅱ
5.單脈沖控制移位寄存器Ⅰ
6.單脈沖控制移位寄存器Ⅱ
7.三角波方波發生器電路
8.鋸齒波方波發生器電路Ⅰ
9.鋸齒波方波發生器電路Ⅱ
10.正弦三角波方波發生器
11.組合邏輯控制移位寄存器
12.電平檢測器控制扭環形計數器
13.順序脈沖控制器
14.定時計數電路
15.BCD碼加法器
16.BCD碼減法器
17.用可編程邏輯器件實現走馬燈電路
18.用可編程邏輯器件實現四位全加器電路
19.用可編程邏輯器件實現3線-8線譯碼器
20.用可編程邏輯器件實現4位計數器
21.用可編程邏輯器件實現數碼管靜態顯示
|
