一、計算機過程控制間歇反應操作實訓裝置功能：
1、反應釜崗位技能：原料配料加料操作；水浴溫度控制操作、反應控制操作；攪拌器操作；反應回流操作；物料出料操作。
2、中和釜崗位技能：后處理（中和）液配料加料操作；攪拌器操作；物料中和操作；物料出料操作。
3、換熱崗位技能：列管換熱器操作；夾套式換熱器操作；蛇管式換熱器操作；汽-水換熱體系操作。
4、流體輸送崗位技能：離心泵的開停車及流量調節操作；真空泵及真空度調節操作。
5、現場工控崗位技能：泵的變頻調節及手閥調節；換熱器溫度測控；反應器溫度測控；手動閘閥調節；貯罐液位低報警，液位調節控制；加熱系統與物料流量的聯調操作；物料配送及取樣檢測操作。
6、化工儀表崗位技能：流量計、液位計、變頻器、電磁閥、差壓變送器、熱電阻、過程控制器、聲光報警器、調壓模塊及各類就地彈簧指針表等的使用；單回路、串級控制和比值控制等控制方案的實施。
7、就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。
二、設計參數：

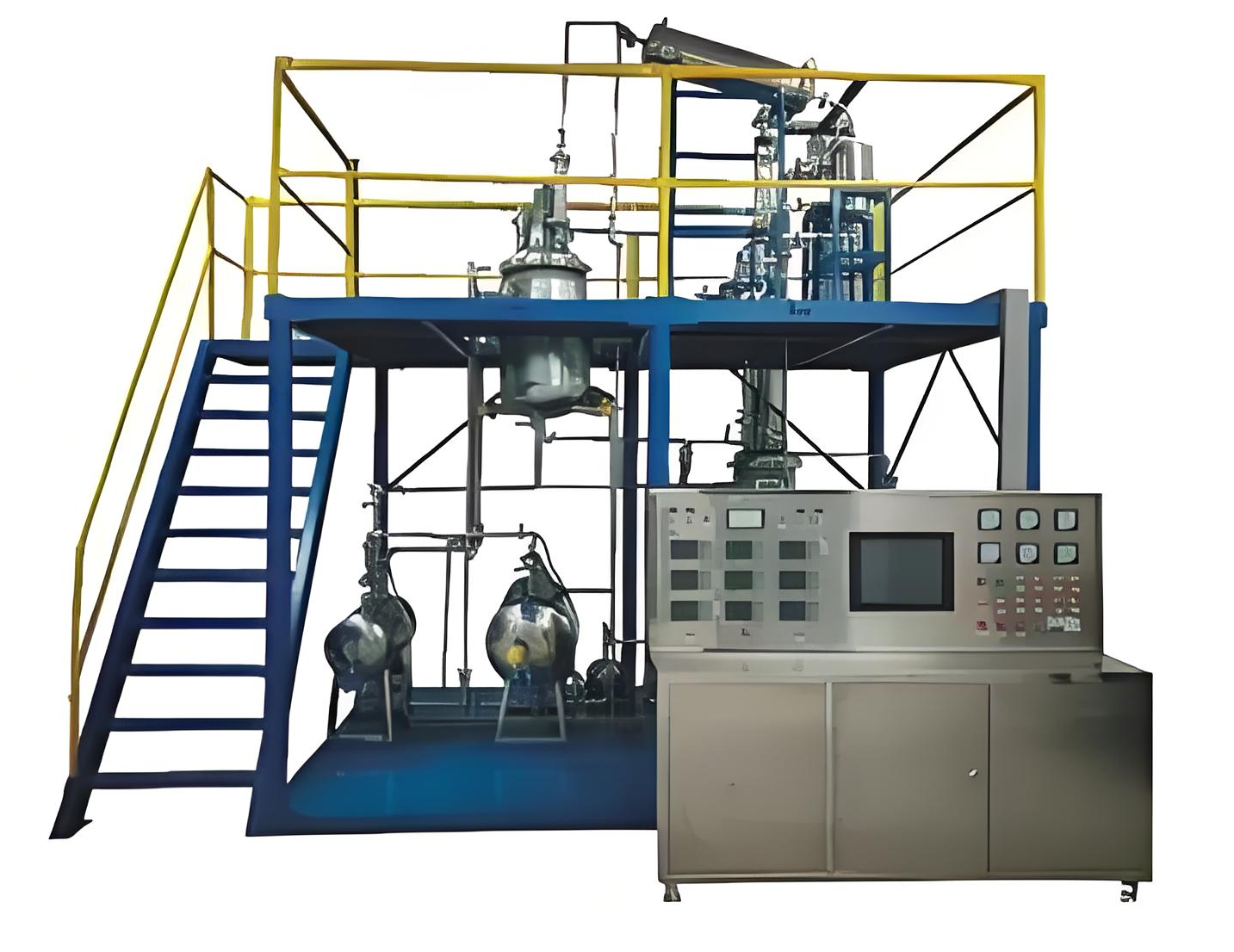

1、裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
2、反應釜內壓力（表壓）：0～0.05MPa。
3、中和釜內壓力（表壓）：0～0.05MPa。
4、反應釜容積50L，反應溫度50-80℃。
5、加料量為16L左右。
6、設備尺寸：3700x2000x3500mm（長x寬x高），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
7、電氣系統：標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高）。
8、水：實驗用水由現場水龍頭接入熱水罐和冷水罐。
9、電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
三、計算機過程控制間歇反應操作實訓裝置主要設備：
1、反應釜：304不銹鋼夾套反應釜，V=50L,常壓，帶冷卻盤管、電加熱管，帶攪拌電機、安全閥。
2、中和釜：304不銹鋼夾套反應釜，V=50L,常壓,帶攪拌電機。
3、原料罐：304不銹鋼，φ325x630 mm 2個
4、中和液高位槽：304不銹鋼，φ325x630 mm 1個
5、產品罐：304不銹鋼，φ325x760 mm 1個
6、熱水槽：304不銹鋼，φ426x880 mm 1個
7、循環水槽：304不銹鋼，φ325x760 mm 1個
8、蒸餾儲槽：304不銹鋼，φ219x340 mm 1個
9、臥式冷凝器：304不銹鋼，φ219x750 mm，F(xiàn)=0.26m2 1個
10、進料泵：流量3.6m3/h，揚程15m，功率370W 2臺
11、真空泵：不銹鋼旋片真空泵4L/s，U=380V 1臺
12、循環水泵：不銹鋼離心泵 功率370W 1臺
13、進料轉子流量計：2.5-25L/h。
14、變頻器：3臺；電磁閥，7個
15、聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19寸液晶顯示屏。二年質保。操作系統：中文專業版WINXP。
16、上位機監控軟件RS485/232通訊轉換器，MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
原料a流量
|
轉子流量計
|
轉子流量計
|
閥門
|
|
原料b流量
|
轉子流量計
|
轉子流量計
|
閥門
|
|
冷凝器冷卻水流量
|
轉子流量計
|
轉子流量計
|
閥門
|
|
熱水槽液位控制
|
磁翻板遠傳液位計
|
宇電AI501報警
|
自控
|
|
冷水罐液位控制
|
磁翻板遠傳液位計
|
宇電AI708報警
|
自控
|
|
原料罐A液位
|
標尺玻璃管液位計
|
現場顯示
|
無
|
|
原料罐B液位
|
標尺玻璃管液位計
|
現場顯示
|
無
|
|
中和罐液位
|
標尺玻璃管液位計
|
現場顯示
|
無
|
|
產品罐液位
|
標尺玻璃管液位計
|
現場顯示
|
無
|
四、測控組成：
|
冷凝液槽液位
|
標尺玻璃管液位計
|
現場顯示
|
無
|
|
反應釜內壓力
|
指針式壓力表
|
現場顯示
|
無
|
|
中和釜內壓力
|
指針式壓力表
|
現場顯示
|
無
|
|
冷凝液槽壓力
|
指針式壓力表
|
現場顯示
|
無
|
|
自來水進口壓力
|
指針式壓力表
|
現場顯示
|
無
|
|
反應釜內溫度
|
PT100鉑電阻
|
宇電顯示儀
|
自控
|
|
中和釜內溫度
|
PT100鉑電阻
|
宇電顯示儀
|
自控
|
|
反應釜夾套溫度
|
PT100鉑電阻
|
宇電顯示儀
|
自控
|
|
反應釜加熱溫度
|
PT100鉑電阻
|
宇電顯示儀
|
固態調壓
|
|
熱水槽加熱溫度
|
PT100鉑電阻
|
宇電顯示儀
|
固態調壓
|
|
冷凝器冷卻水出口溫度
|
PT100鉑電阻
|
宇電顯示儀
|
自控
|
