我公司吸收了國內先進的計算機組成原理實驗儀的優點,研制開發了一款性能優越，功能強大的計算機組成原理與系統結構實驗儀。系統電路采用了多片CPLD大大提高了可靠性和功能提升的可能性,軟件提供了詳盡的信息窗口、運行圖表和多類幫助信息,使教學的過程輕松自如。
一、超強型計算機組成原理系統結構實驗箱特點:
1、先進的硬件設計，充分展示計算機結構模型，每個模塊均有實時監視，模塊間線條明快，數據/指令流向一目了然。
2、完善的硬件配置，實驗電路以分立器件為主，同時配備CPLD，支持部分模塊的重構。
3、開放的軟硬件設計，支持用戶新建指令/微指令的系統設計。
4、控制器的有機結合，只需撥動選擇開關，就可實現微程序或組合邏輯控制的切換。
5、提供多種工作方式，支持手動、脫機、聯機。
6、提供三總線接口和鎖緊插座，支持I/O擴展。
7、提供多種指令系統，支持基本模型機、指令流水線、RISC模型機實驗。
8、強大的指令功能，支持多種尋址方式和中斷、調用等。
9、豐富的調試手段，具有單步、微單步、運行、暫停等功能。
10、提供聯機調試軟件，自帶編譯器、支持匯編語言源程序調試，圖形化動態顯示計算機結構模型的數據/指令流向,操作歷史記錄狀態顯示，方便用戶查找歷史記錄。
11、提供30路邏輯分析波形圖（示波器）,充分展示指令與時序的關系，可讓學生在實驗時直觀地觀測到指令與時序的關系，可有效的提高教學效果。
12、實驗儀提供LCD液晶顯示，通過實驗儀或PC機鍵盤,在線動態修改寄存器、程序/微程序計數器、程序/微程序存貯器的內容。
13、系統可選配16位擴展卡，可做16位的組成原理實驗。該16位擴展卡提供示例程序。數據和地址均為16位，是真正的16位機
14、系統可保存文件和調入文件，并提供PC機下載
二、超強型計算機組成原理系統結構實驗箱組成：
系統由實驗主板、調試軟件、內置開關電源組成。配有USB和串口兩種通信方式，用戶可以根據需要選擇任何一種。實驗主板有：累加器A，暫存器W，寄存器組R0—R3，運算器ALU，直通D/左移L/右移R單元，中斷向量IA，堆棧ST，程序計數器PC，地址寄存器MAR，輸入IN，輸出OUT，存貯器EM，微地址UPC，指令寄存器IR，微程序控制器UM，組合邏輯控制單元，三總線接口，擴展座、二進制開關電平輸出/顯示，邏輯筆、管理單片機、4×6鍵盤，字符式LCD，RS232通訊接口，十六位機擴展接口， 通信選擇開關。
三、實驗項目：
1.寄存器讀寫實驗
2.運算器八種運算實驗
3.數據輸出/移位實驗
4.UPC實驗
4.1UPC加1實驗
4.2UPC打入實驗
5.PC實驗
5.1PC加1實驗
5.2PC打入實驗
6.存貯器讀寫實驗
7.微程序讀寫實驗
8.中斷實驗
9.模型機綜合實驗（微程控制器）
9.1數據傳送/輸入/輸出實驗
9.2數據運算實驗（加/減法/或）
9.3移位/取反實驗
9.4轉移實驗
9.5調用實驗
9.6中斷實驗
9.7指令流水實驗
9.8RISC模型機
10.組合邏輯控制器實驗
11.設計指令/微指令系統.
12.擴展實驗
12.1 8255擴展I/O口實驗
12.2 8253擴展定時器實驗
注；實驗1--8為手動微代碼控制，9—10為微程序或組合邏輯控制。
*選配十六位機擴展實驗卡能完成如下十六位機部分實驗：
13.十六位ALU 實驗
14.十六位寄存器實驗
15.十六位寄存器組實驗
16.十六位指令計數器PC 實驗
17.中斷控制實驗
18.十六位模型機的總體實驗
四、上位軟件截圖：

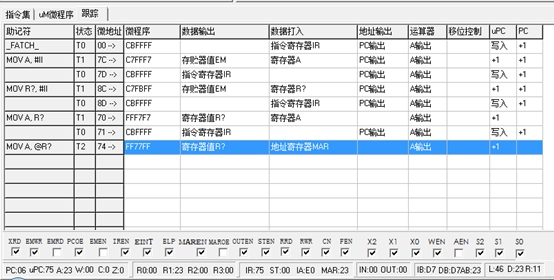

1、具有微程序?qū)崟r(shí)流程圖界面，可從微程序運行角度來觀察和調試計算機指令運行過程。

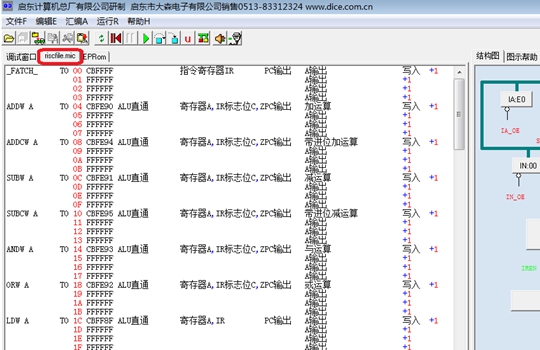

2、RISC結構模型計算機實時圖形調試界面。(調試時需調入RISC微指令系統和程序riscfile.mic)

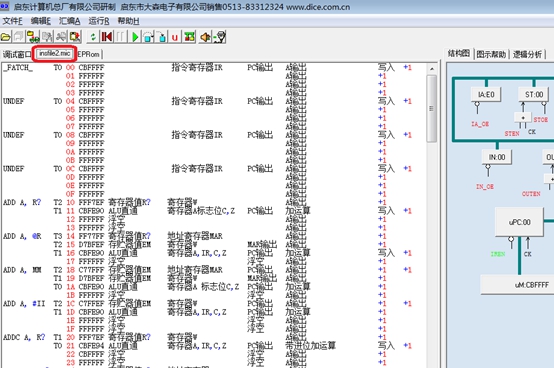

3、指令流水結構模型計算機實時圖形調試界面。(調試時需調入指令流水微指令系統和程序INSFILE2.mic)

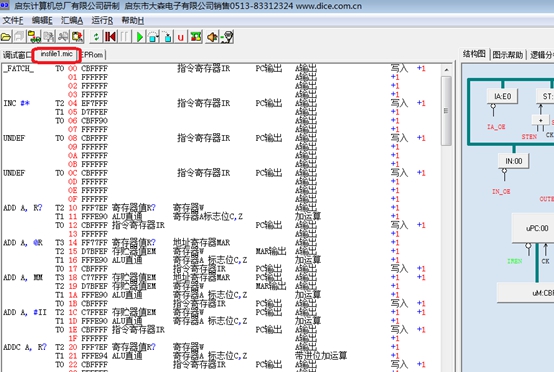

4、重疊結構模型計算機實時圖形調試界面。(調試時需調入重疊結構微指令系統和程序INSFILE1.mic)

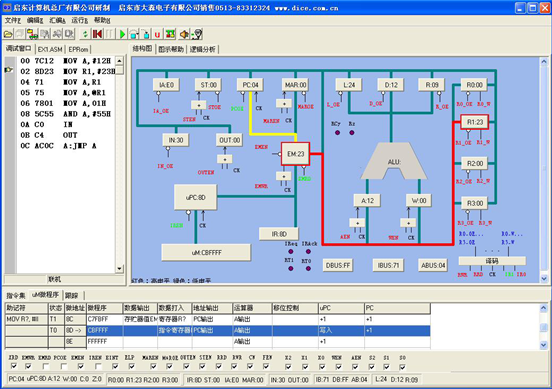

5、運算器、存儲器、控制器等計算機各部件的實時動態圖形調試界面,豐富的調試手段，具有單步、微單步、運行、暫停等功能,圖形畫面以不同顏色實時顯示不同數據流向，簡潔明了，生動形象。

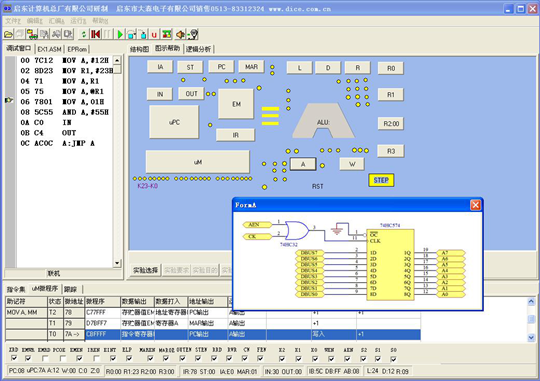

6、圖示幫助界面，點擊相應的寄存器或存儲器模塊，即可查看該單元硬件電路圖。
7、提供邏輯分析儀功能：老師可通過電化教學設備向?qū)W生現場展示指令與時序的關系，可讓學生在實驗時直觀地觀測到指令與時序的關系，可有效的提高教學效果。
