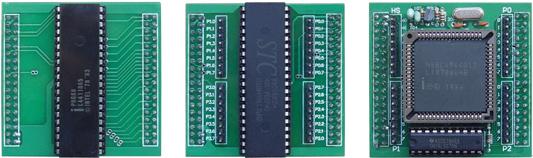

16位8086/8088 CPU模塊 MCS-51 CPU模塊 MCS-96 CPU模塊
KH-2017B單片機、微機實驗箱是升級換代產品，沿用多核架構技術，全面支持16位微機原理與接口技術、單片機系統的開發與實驗，具有較強的通用性，為原理與接口技術的教學構建了一個全開放、可開發的實驗環境。支持匯編語言和C語言的源程序級編程與調試，支持寄存器、內存和外設接口芯片的非編程讀寫操作，支持X86程序的INT 21h功能調用，滿足實模式和保護模式下微機原理與接口的實驗需求。
一、單片機、微機實驗箱特點：
1、開放特性：系統采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。
2、總線特性：系統開放了總線寬度的動態選擇機制，把總線寬度控制“BS8”列入用戶可定義的范圍，為了簡化電路連接，系統對該輸入信號有缺省定義，為“16位內存”和“8位I/O”，即當用戶訪問16位存儲器、8位I/O接口時可忽略對“BS8”端的定義與連接。同時將高低字節允許信號BHE、BLE列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BHE、BLE選通端，使其擴展特性與微機實際應用無縫結合。
3、通用特性：系統以多核架構技術為支撐，充分支持32位80386、16位8086/8088系列微處理器、MCS-51／96系列單片機，各CPU模塊可按用戶需求進行靈活配置。
4、連線方式：系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。
5、安全特性：系統引出的擴展總線均由隔離器件驅動，“隔離”設計保障了CPU核的安全，避免了誤操作、誤連線對CPU造成的損傷；“驅動”設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、過流保護的高性能穩壓開關電源，進一步保障了系統的安全性。
二、微機實驗項目：
一）微機原理及其程序設計實驗：
1.系統認識實驗
2.數制轉換實驗
3.十六進制數轉換為十進制數
4.十進制數轉換為十六進制數
5.碼制轉換實驗
6.ASCII碼（數字符）轉換為十六進制數
7.十六進制數轉換為ASCII碼
8.ASCII碼（數字符）轉換為十進制數
9.十進制數轉換為ASCII碼
10.十進制數的ASCII碼轉換為BCD碼
11.十進制BCD碼轉換為二進制數
12.運算類編程實驗
13.二進制雙精度加法運算
14.十進制的BCD碼減法運算
15.乘法運算
16.分支程序設計實驗
17.循環程序設計實驗
18.計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）
19.求某數據區內負數的個數
20.排序程序設計實驗
21.氣泡排序法
22.學生成績名次表
23.子程序設計實驗
24.求無符號字節序列中的最大值和最小值
25.求N！
26.查表程序設計實驗
27.INT 21h輸入輸出程序設計實驗
28.顯示A~Z共26個大寫英文字母
29.INT 21H功能調用示例程序?qū)嶒?yàn)
30.在C語言使用INT 21h功能調用
31.PC鍵盤下傳實驗箱七段碼顯示
32.實驗箱鍵盤上傳PC屏幕顯示
二)微機接口及其應用實驗：
1.存儲器擴展實驗
2.8259中斷控制器實驗
3.8259單級中斷控制
4.8259多級中斷控制
5.I/O擴展實驗（8位／16位）
6.8255并行口實驗
7.8255 A/B/C口輸出方波
8.8255 PA輸入／PB輸出
9.8255控制交通燈
10.8253定時／計數器應用實驗
11.8251串行通信應用實驗
12.鍵盤掃描及顯示設計實驗
13.8279鍵盤與顯示設計
14.8255鍵盤與顯示設計
15.8237可編程DMA控制器實驗
16.A/D模數轉換實驗
17.D/A數模轉換實驗
18.LCD 128×64圖形液晶實驗
19.LED 16×16點陣顯示實驗
20.音頻驅動實驗
21.繼電器控制實驗
22.步進電機控制實驗
23.直流電機調速實驗
24.DS18B20數字溫度傳感器實驗
25.V/F電壓頻率轉換實驗
26.PWM輸出實驗
27.DS1302實時時鐘
28.紅外遙控實驗
三、單片機實驗項目：
一）單片機原理實驗：
1.系統認識實驗
2.數制轉換實驗
3.BCD整數轉換為二進制整數
4.二進制整數轉換為十進制整數
5.運算程序設計實驗
6.多字節加法程序
7.雙字節無符號數乘法
8.雙字節除法
9.查表程序設計實驗
10.采用查表的方法將16進制數轉換為ASCII碼
11.通過查表實現y=x2
12.數據排序?qū)嶒?yàn)
13.位操作實驗
二）單片機集成功能模塊實驗：
1.數字量輸入輸出實驗
2.P1口I/O實驗
3.P1口流水燈實驗
4.中斷控制實驗
5.定時器中斷
6.外部中斷
7.定時／計數器實驗
8.定時器實驗
9.計數器實驗
10.串行通信實驗
11.自發自收實驗
12.雙機通信實驗
13.片內看門狗應用實驗
14.片內EEPROM應用實驗
三）單片機接口應用實驗：
1.存儲器擴展實驗
2.I/O擴展實驗
3.8255并行口實驗
4.8255 A/B/C口輸出方波
5.8255 PA輸入／PB輸出
6.8255控制交通燈
7.A/D 0809模數轉換實驗
8.D/A 0832數模轉換實驗
9.鍵盤與顯示設計實驗
10.8279鍵盤與顯示設計
11.8255鍵盤與顯示設計
12.LCD 128×64液晶顯示實驗
13.LED 16×16點陣顯示實驗
14.音頻驅動實驗
15.繼電器控制實驗
16.步進電機控制實驗
17.直流電機控制實驗
18.DS18B20數字溫度傳感器實驗
19.溫度測量
20.溫度控制
21.V/F轉換實驗
22.PWM輸出實驗
23.DS1302實時時鐘實驗
24.紅外遙控實驗
25.8251串行通信實驗
26.8253定時計數實驗
27.8259中斷控制實驗
-
