自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。自動扶梯的核心部件是兩根鏈條，它們繞著兩對齒輪進行循環轉動。在扶梯頂部，有一臺電動機驅動傳動齒輪，以轉動鏈圈。典型的自動扶梯使用100馬力的發動機來轉動齒輪。發動機和鏈條系統都安裝在桁架中，構架是指在兩個樓層間延伸的金屬結構。與傳送帶移動一個平面不同，鏈圈移動的是一組臺階。自動扶梯最有趣的地方是這些臺階的移動方式。鏈條移動時，臺階一直保持水平。在自動扶梯的頂部和底部，臺階彼此折疊，形成一個平臺。這樣使上、下自動扶梯比較容易。
自動扶梯上的每一個臺階都有兩組輪子，它們沿著兩個分離的軌道轉動。上部裝置（靠近臺階頂部的輪子）與轉動的鏈條相連，并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動，跟在第一組輪子后面。兩條軌道彼此隔開，這樣可使每個臺階保持水平。在自動扶梯的頂部和底部，軌道呈水平位置，從而使臺階展平。每個臺階內部有一連串的凹槽，以便在展平的過程中與前后兩個臺階連接在一起。除轉動主鏈環外，自動扶梯中的電動機還能移動扶手。扶手只是一條繞著一連串輪子進行循環的橡膠輸送帶。該輸送帶是精確配置的，以便與臺階的移動速度完全相同，讓乘用者感到平穩。
自動扶梯系統不像電梯那樣能夠使人上升幾十層樓，但很適用于提供短距離運輸。這是因?yàn)樽詣?dòng)扶梯的高負載率。電梯滿員后，必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上，只要有一個人到達上層，就會為其他人騰出位置。
KH-14DT自動扶梯教學實訓裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修勞動局電工鑒定所（站）特種電梯考試等單位的自動扶梯考試及PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

一、技術指標：
1、輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2、整機容量：＜8kVA
3、提升高度：2000mm
4、控制方式：PLC+變頻自起動控制。
5、監控系統：電壓、電流工況實時監控。
6、故障模塊：具有30位常見故障模擬設置功能。
7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8、外形尺寸：7500mm（長）×1600mm（寬）×3600mm（高）
9、實訓桌尺寸：1680×710×1050mm
10、輔助梯尺寸：1400×600×2180mm
11、裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

二、自動扶梯教學實訓裝置基本配置：
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。配有故障模擬設置液晶顯示裝置，上下機房、外側為全透明式。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

三、實驗目的：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。具有標準扶梯的所有安全保護和工作裝置，能夠乘人運行。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。
四、自動扶梯教學實訓裝置結構特點：

1、結構特點：
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

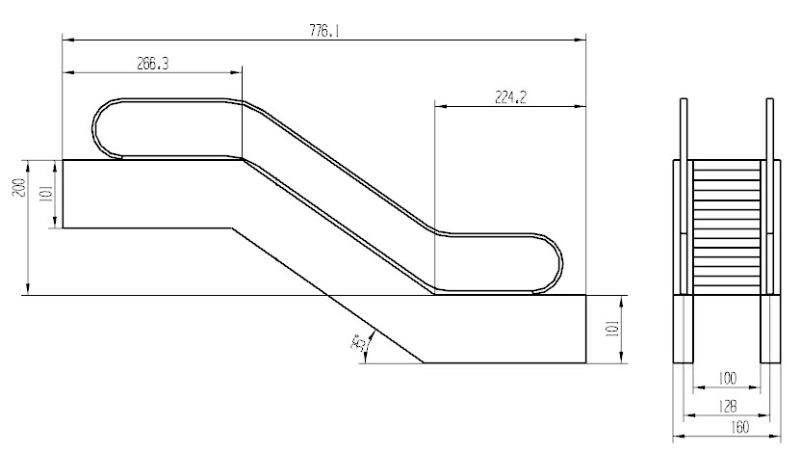

2、扶梯尺寸：

五、實訓項目：

1.自動扶梯的安全操作與使用實訓

2.梯級的拆裝操作與實訓

3.梳齒板的調整與實訓

4.扶手帶的張緊調整與實訓

5.梯級鏈張緊調整與實訓

6.制動器的調整與實訓

7.維護保養前的安全知識操作與實訓

8.日常維護保養

9.自動扶梯緊急救援

10.自動扶梯安全回路故障查找及排除實訓

11.自動扶梯檢修電路故障查找及排除實訓

12.自動扶梯安全監控電路故障查找及排除實訓

13.自動扶梯動力電路故障查找及排除實訓

14.自動扶梯控制電路故障查找及排除實訓

六、自動扶梯教學實訓裝置技術規格：

一）總體說明：

1、電梯編號：L1-L2

2、建筑物類型：百貨商場

3、扶手支架類型：苗條型

4、扶手支架高度：900mm

5、適用標準：GB16899-1997

二）主要技術參數：

1、安裝方式：室內

2、布置方式：單臺

3、提升高度：2000mm

4、傾角：35º

5、梯級寬度：1000mm

6、水平梯級：2K

7、速度：0.5 m/s

8、供電方式：三相五線制

9、電機電壓：380V

10、照明電壓：36V

11、頻率：50HZ

12、減速機：蝸輪蝸桿

13、控制屏安裝：桁架內

14、起動：星、三角

15、起動方式：鑰匙

三）型材：

1、扶手支架型材：發紋不銹鋼

2、護壁板：透明鋼化玻璃

3、內蓋板：發紋不銹鋼

4、外蓋板：發紋不銹鋼

5、圍裙板：發紋不銹鋼

6、梯級：不銹鋼

7、梯級顏色：黑色（帶黃邊框）

8、扶手帶：黑色

9、前沿板及蓋板：發紋不銹鋼

10、梳齒：合成樹脂

四）故障顯示（中文）

五）變頻節能功能

七、自動扶梯教學實訓裝置主要功能：
