KH-LY19樓宇供配電系統實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。能進行各種供配電系統模擬操作演示，DDC控制器的操作與編程，雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓，監測變壓器超溫報警、超溫預報警，監測變壓器的電壓、設備啟停狀態，故障狀態，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
一、技術指標：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜300W
3、外型尺寸：150×70×180cm3
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
6、可擴展，可兼容，LON總線通訊方式
7、輸出，8點、IO/DO 輸入，11點AI/DI
8、信號方式；干觸點/0-20MA/0-10A/發10K
二、實訓項目：
1.DDC現場控制器安裝操作
2.DDC現場控制器設置操作

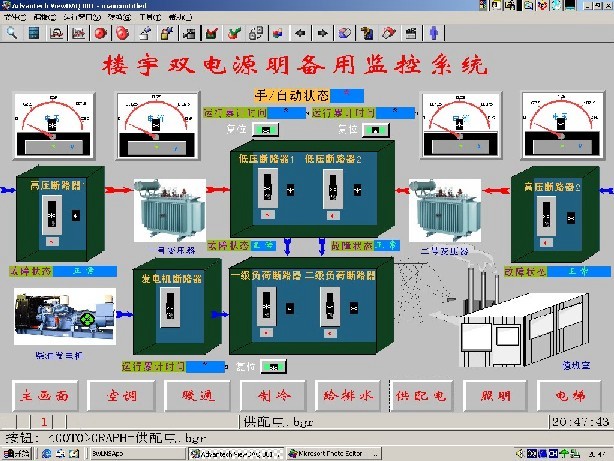

3.雙電源明備用監控系統控制
4.雙電源暗備用監控系統控制
5.低壓側供配電監控系統控制
6.環網供電監控系統控制
7.線路故障的判斷與處理
8.設備故障的判斷與處理
9.設計并安裝一個簡易應用系統
