KH-20B 氣動PLC控制實訓裝置(含組態軟件）
氣動與PLC控制實訓裝置是應現代液壓氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。
此外，裝置采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。
一、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量165L/min；額定輸出氣壓0.8Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
9、組態仿真控制軟件：氣動實訓系統能夠?qū)崿F(xiàn)組態軟件與實訓設備之間的鏈接，實現組態軟件與硬件之間的結合，通過組態軟件實現對實際回路的控制，使系統具有更強的仿真功能。
二、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜抽屜內存放氣動元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及MGGS組態監控技于一體，功能強大，適應范圍廣。
氣動實訓裝置元件配置清單：
|
序號
|
型號/規格
|
名稱
|
數量
|
單位
|
|
1
|
|
實訓臺
|
1
|
臺
|
|
2
|
|
實訓桌
|
1
|
張
|
|
3
|
|
電腦推車
|
1
|
張
|
|
4
|
380V、24V
|
電源模塊
|
1
|
塊
|
|
5
|
|
按鈕模塊
|
1
|
塊
|
|
6
|
|
繼電器控制模塊
|
1
|
塊
|
|
7
|
|
電磁閥電控模塊
|
1
|
塊
|
|
8
|
三菱FX2N-40MR
|
PLC模塊
|
1
|
塊
|
|
9
|
氣泵
|
空氣壓縮機
|
1
|
只
|
|
10
|
QGX25ⅹ100
|
單作用氣缸
|
2
|
只
|
|
11
|
QGX25ⅹ100
|
雙作用氣缸
|
1
|
只
|
|
12
|
透明
|
旋轉氣缸
|
1
|
只
|
|
13
|
AC2000
|
三聯件
|
1
|
只
|
|
14
|
AR2000
|
減壓閥（帶壓力表）
|
1
|
只
|
|
15
|
H210—08
|
手動換向閥
|
1
|
只
|
|
16
|
3V210-8（DC24V）
|
單電磁換向閥（二位三通）常開
|
1
|
只
|
|
17
|
3V210-8（DC24V）
|
單電磁換向閥（二位三通）常閉
|
1
|
只
|
|
18
|
4V210-8（DC24V）
|
單電磁換向閥（二位五通）
|
2
|
只
|
|
19
|
4V220-8（DC24V）
|
雙電磁換向閥（二位五通）
|
1
|
只
|
|
20
|
4V230-8（DC24V）
|
雙電磁換向閥（三位五通）
|
1
|
只
|
|
21
|
4A210—08
|
單氣換向閥（二位五通）
|
2
|
只
|
|
22
|
4A210—08
|
雙氣換向閥（二位五通）
|
2
|
只
|
|
23
|
MOV—2
|
行程閥（機控）
|
1
|
只
|
|
24
|
MOV—3
|
行程閥（按鈕）
|
1
|
只
|
|
25
|
MOV—3A
|
行程閥（按鈕帶鎖）
|
1
|
只
|
|
26
|
ST—02
|
或門型梭閥
|
2
|
只
|
|
27
|
1/4 QE—02
|
快速排氣閥
|
2
|
只
|
|
28
|
RE—02
|
單向節流閥
|
2
|
只
|
|
29
|
1/4
|
單向閥
|
2
|
只
|
|
30
|
|
順序閥
|
1
|
只
|
|
31
|
|
氣容
|
1
|
只
|
|
32
|
PU6ⅹ4
|
氣管
|
20
|
米
|
|
33
|
三菱
|
編程電纜
|
1
|
條
|
|
34
|
|
內六角扳手
|
3
|
把
|
|
35
|
|
螺絲刀
|
2
|
把
|
|
36
|
|
剪刀
|
1
|
把
|
|
37
|
|
活動板手
|
1
|
把
|
|
38
|
|
尖嘴鉗
|
1
|
把
|
|
39
|
1/8
|
消聲器（�。�
|
2
|
只
|
|
40
|
3/8
|
消聲器（大）
|
2
|
只
|
|
41
|
Ø 6
|
三通（T型三通）
|
4
|
只
|
|
42
|
Ø 8—Ø 6
|
三通（Y型減徑三通）
|
2
|
只
|
|
43
|
Ø 6
|
四通
|
2
|
只
|
|
44
|
601
|
L型（螺紋二通）
|
2
|
只
|
|
45
|
602
|
L型（螺紋二通）
|
2
|
只
|
|
46
|
Ø 6
|
氣孔塞頭
|
20
|
只
|
|
47
|
|
氣動實訓指導書
|
1
|
冊
|
|
48
|
|
PLC編程軟件、組態控制軟件及程序
|
1
|
盤
|
可以完成的實訓項目：
可完成40多種氣動回路實驗（學生也可自行設計搭建其它回路），典型實驗如下
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、PLC編程軟件學習和使用
24、PLC與計算機的通訊，在線調試、監控
25、PLC控制的液壓基本回路實訓（優化控制）
組態仿真畫面演示控制的氣動控制實訓項目
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
組態仿真畫面演示控制的氣動控制實訓示列

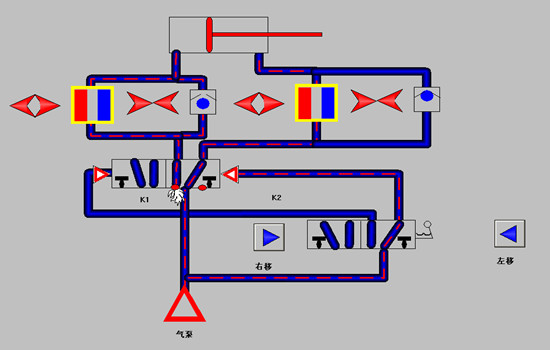

雙作用氣缸的速度控制回路

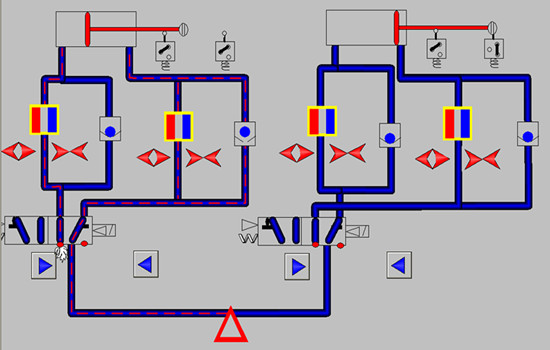

多缸順序動作回路
