實驗三十一 電渦流傳感器的位移特性實驗
一、實驗?zāi)康模?/span>
了解電渦流傳感器測量位移的工作原理和特性。
二、實驗儀器：
電渦流傳感器、鐵圓盤、電渦流傳感器模塊、測微頭、直流穩壓電源、數顯直流電壓表、測微頭。
三、實驗原理：
通過高頻電流的線圈產生磁場，當有導電體接近時，因?qū)щ婓w渦流效應產生渦流損耗，而渦流損耗與導電體離線圈的距離有關，因此可以進行位移測量。
四、實驗內容與步驟

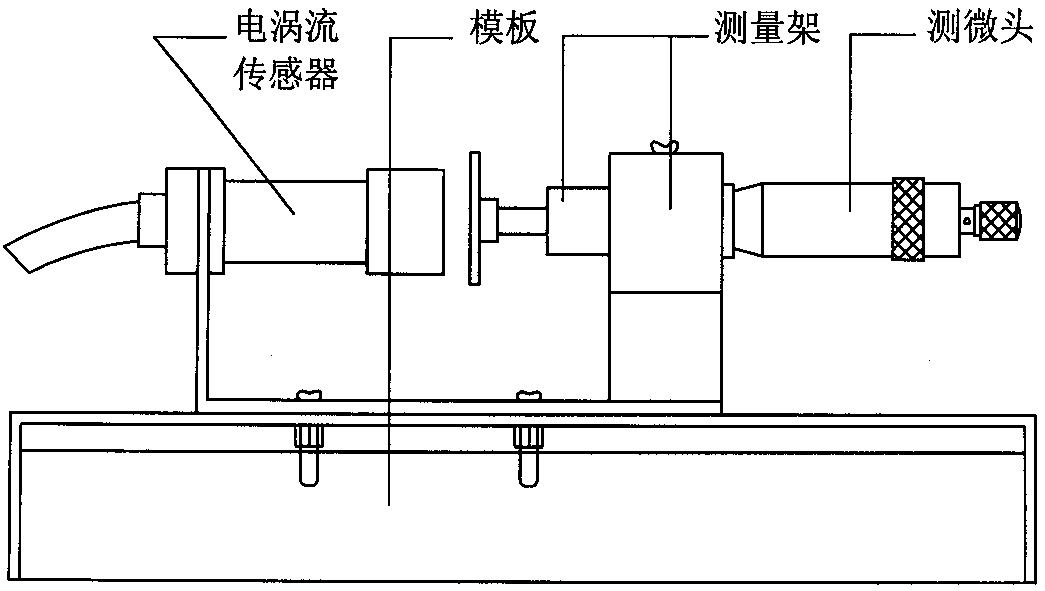

1．按下圖安裝電渦流傳感器。
圖31-1
2．在測微頭端部裝上鐵質金屬圓盤，作為電渦流傳感器的被測體。調節測微頭，使鐵質金屬圓盤的平面貼到電渦流傳感器的探測端，固定測微頭。

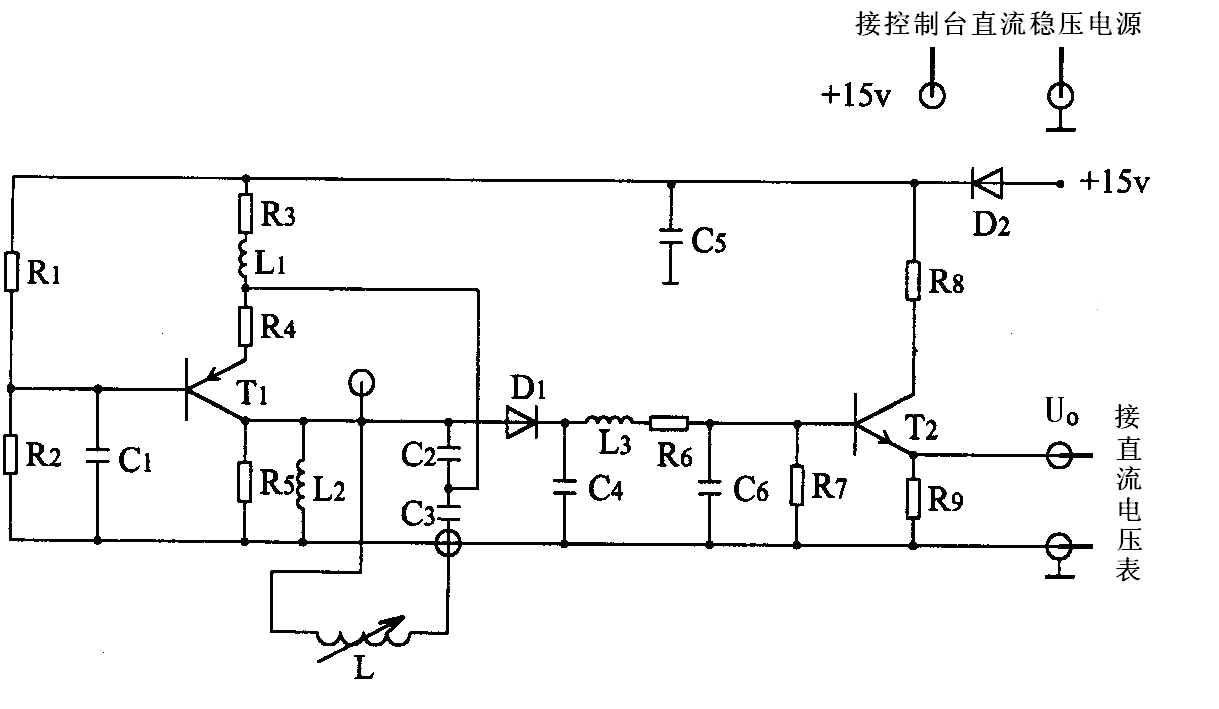

圖31-2
3．傳感器連接按圖31-2，將電渦流傳感器連接線接到模塊上標有“
”的兩端，實驗?zāi)K輸出端Uo與數顯單元輸入端Ui相接。數顯表量程切換開關選擇電壓20V檔，模塊電源用連接導線從實驗臺接入+15V電源。
4．打開實驗臺電源，記下數顯表讀數，然后每隔0.2mm讀一個數，直到輸出幾乎不變?yōu)橹�。將結果列入下表31-1。
表31-1
五、實驗報告
1．根據表31-1數據，畫出U－X曲線，根據曲線找出線性區域及進行正、負位移測量時的最佳工作點，并計算量程為1mm、3 mm及5mm時的靈敏度和線性度（可以用端點法或其它擬合直線）。
