傳感器與檢測技術實驗裝置
實驗三十 壓電式傳感器振動實驗
一、實驗?zāi)康模?/span>
了解壓電式傳感器測量振動的原理和方法。
二、實驗儀器：
振動源、信號源、直流穩壓電源、壓電傳感器模塊、移相檢波低通模塊
三、實驗原理：
壓電式傳感器由慣性質量塊和壓電陶瓷片等組成（觀察實驗用壓電式加速度計結構）工作時傳感器感受與試件相同頻率的振動，質量塊便有正比于加速度的交變力作用在壓電陶瓷片上，由于壓電效應，壓電陶瓷產生正比于運動加速度的表面電荷。
四、實驗內容與步驟
1．將壓電傳感器安裝在振動梁的圓盤上。
2．將振蕩器的“低頻輸出”接到三源板的“低頻輸入”，并按下圖30-1接線，合上主控臺電源開關，調節低頻調幅到最大、低頻調頻到適當位置，使振動梁的振幅逐漸增大。
3．將壓電傳感器的輸出端接到壓電傳感器模塊的輸入端Ui1，Uo1接Ui2，Uo2接移相檢波低通模塊低通濾波器輸入Ui，輸出Uo接示波器，觀察壓電傳感器的輸出波形Uo。

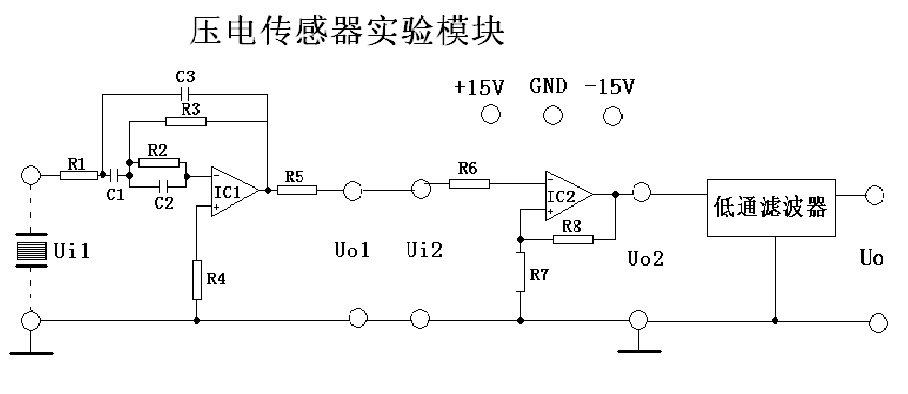

圖30-1
五、實驗報告
1．改變低頻輸出信號的頻率，記錄振動源不同振動幅度下壓電傳感器輸出波形的頻率和幅值。并由此得出振動系統的共振頻率。
|
振動頻率(Hz)
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
18
|
20
|
22
|
24
|
26
|
30
|
|
Vp-p(V)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
