技術指標

說 明

裝置功能

1、通過冷卻結晶方法，以氯化鉀為結晶介質進行操作得到晶體產品。
2、通過結晶操作掌握提高結晶產品純度和產率的方法。

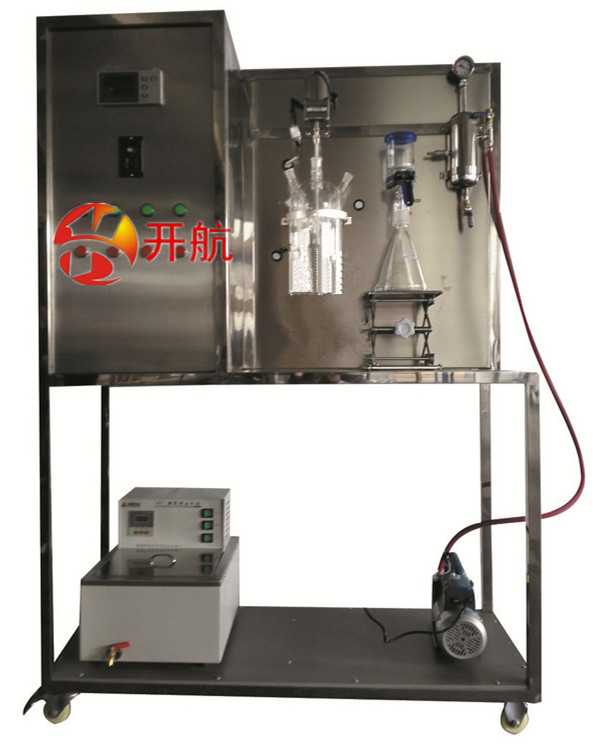

主要配置

攪拌電機、恒溫槽、循環泵、溫度傳感器、溫度控制儀、玻璃反應釜、過濾漏斗、緩沖罐、真空泵、接料瓶、不銹鋼支架、控制屏。

公用設施

水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：氯化鉀、水

技術參數

1、不銹鋼恒溫槽，溫度范圍常溫-80°C。
2、攪拌電機，功率40W，攪拌速度0-300r/min，攪拌器為聚四氟材質。
3、PT100溫度傳感器，宇電AI501溫度控制儀。
4、超級恒溫槽：功率1.0KW，常溫-80℃。
5、緩沖罐：304不銹鋼材質，容積5L。
6、優質玻璃夾套結晶反應釜容積1L。
7、1000ml玻璃抽濾器
8、真空泵：旋片式真空泵 抽氣速率: ≥2L/s,轉速: 2800r/min,功率: 370W。
9、正泰電器：接觸器、開關、漏電保護空氣開關。
10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
11、外形尺寸：1200×550×1800mm（長×寬×高），可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉數

霍爾開關

轉數顯示儀

調速器

恒溫水浴加熱溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

結晶釜內溫度

PT100鉑電阻

數字溫度儀表

無
