實驗二十七 霍爾式傳感器振動測量實驗

一、實驗?zāi)康模?/span>

了解霍爾組件的應用—測量振動

二、實驗儀器：

霍爾傳感器模塊、霍爾傳感器、振動源、直流穩壓電源、通信接口

三、實驗原理：

這里采用直流電源激勵霍爾組件，原理參照實驗十三

四、實驗內容與步驟

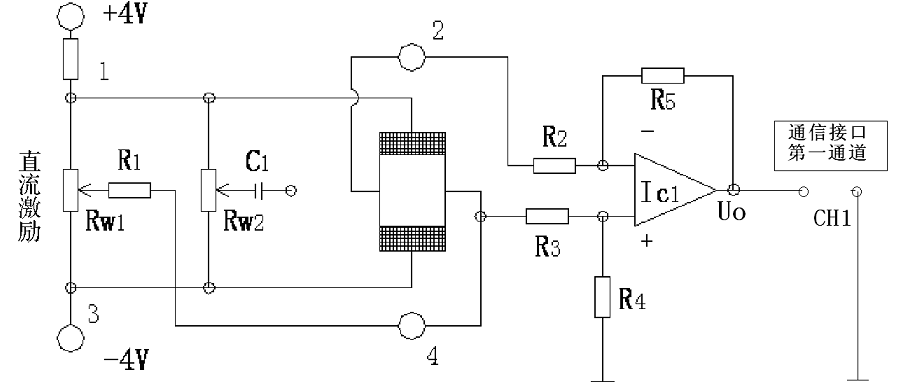

1、將霍爾傳感器安裝在振動臺上。傳感器引線接到霍爾傳感器模塊的9芯航空插座。按下圖接線。打開實驗臺電源。

圖27-1

2、保持振蕩器“低頻輸出”的幅度旋鈕不變，改變振動頻率（用數顯頻率計監測），用示波器測量輸出Vp-p。填入下表

振動頻率(Hz)	5	6	7	8	9	10	11	12	13	14	15	18	20	22	24	26	30
Vp-p(V)

五、實驗報告：

1．分析霍爾傳感器測量振動的波形，作F-Vp-p曲線，找出振動源的固有頻率
