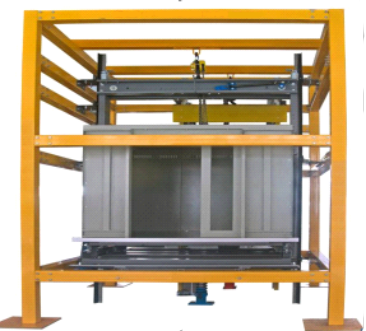

KH-21DT電梯井道設施安裝與調試設備
一、產品要求
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件。提供實物圖片
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
二、技術參數要求
1、井道尺寸大約2000mm×2000mm×3000mm；
2、安全保護：緩沖器；
3、整機重量：≤1000KG；
4、外形尺寸大約2240mm×2240mm×3000mm。
三、配置要求
|
序號
|
名稱
|
數量
|
單位
|
備注
|
|
1
|
井道框架
|
1
|
臺
|
鋼構
|
|
2
|
手動葫蘆
|
2
|
臺
|
|
|
3
|
鋼絲線及線墜
|
1
|
套
|
|
|
4
|
導軌支架
|
16
|
套
|
|
|
5
|
導軌
|
8
|
條
|
|
|
6
|
導軌連接板
|
4
|
塊
|
|
|
7
|
導靴
|
8
|
套
|
|
|
8
|
潤滑油瓶
|
4
|
套
|
|
|
9
|
轎廂架
|
1
|
個
|
拉桿座、斜拉桿及減震橡膠座等
|
|
10
|
轎廂
|
1
|
個
|
轎頂、轎壁及轎底組件等
|
|
11
|
轎廂門地坎
|
1
|
條
|
|
|
12
|
彈簧液壓緩沖器
|
1
|
個
|
|
|
13
|
層門地坎
|
1
|
條
|
|
|
14
|
層門地坎支架
|
2
|
個
|
|
|
15
|
對重架
|
1
|
個
|
|
|
16
|
對重護欄
|
1
|
個
|
|
|
17
|
對重塊
|
2
|
塊
|
|
|
18
|
聚氨酯緩沖器
|
1
|
個
|
|
|
19
|
安裝配件
|
2
|
套
|
備用1套
|
|
20
|
安裝與測量工具
|
1
|
套
|
水平尺、卷尺、校導尺及磁鐵等
|
|
21
|
隨機資料
|
1
|
份
|
實訓指導書與相關圖集等
|
四、實訓項目要求
1、電梯井道的放樣；
2、電梯導軌支架與導軌的安裝與調整；
3、電梯轎廂龍門架與導靴的安裝與調整；
4、電梯轎廂的安裝；
5、電梯轎廂地坎的安裝與調整；
6、電梯對重架與導靴的安裝與調整；
7、電梯對重塊的安裝；
8、電梯對重護欄的安裝與調整；
9、電梯層門地坎的安裝與調整；
10、電梯層門地坎與轎廂門地坎尺寸的調整；
11、導軌與導靴的保養。
