KH-C650-2普通車床電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。
一、裝置的基本裝備
1、KH-JC01電源控制面板（鋁質面板）
（1）交流電源（帶有漏電保護措施）
通過市電提供三相交流電源 (380V)
（２）人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、KH-C01（鋁質面板）
面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
面板上印有C650普通車床示意圖，可以很直觀地看出C650普通車床的外形輪廓。
3、KH-C03（鐵質面板）
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等原器件，這些原器件直接安裝在面板表面，可以很直觀的看它們的動作情況。
4、三相異步電動機
三個380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵和快速移動電動機。
5、故障開關箱
設有32個開關，其中K1到K23用于故障設置；K24到K31保留；K32用作指示燈開關，可以用來設置機床動作指示與不指示。

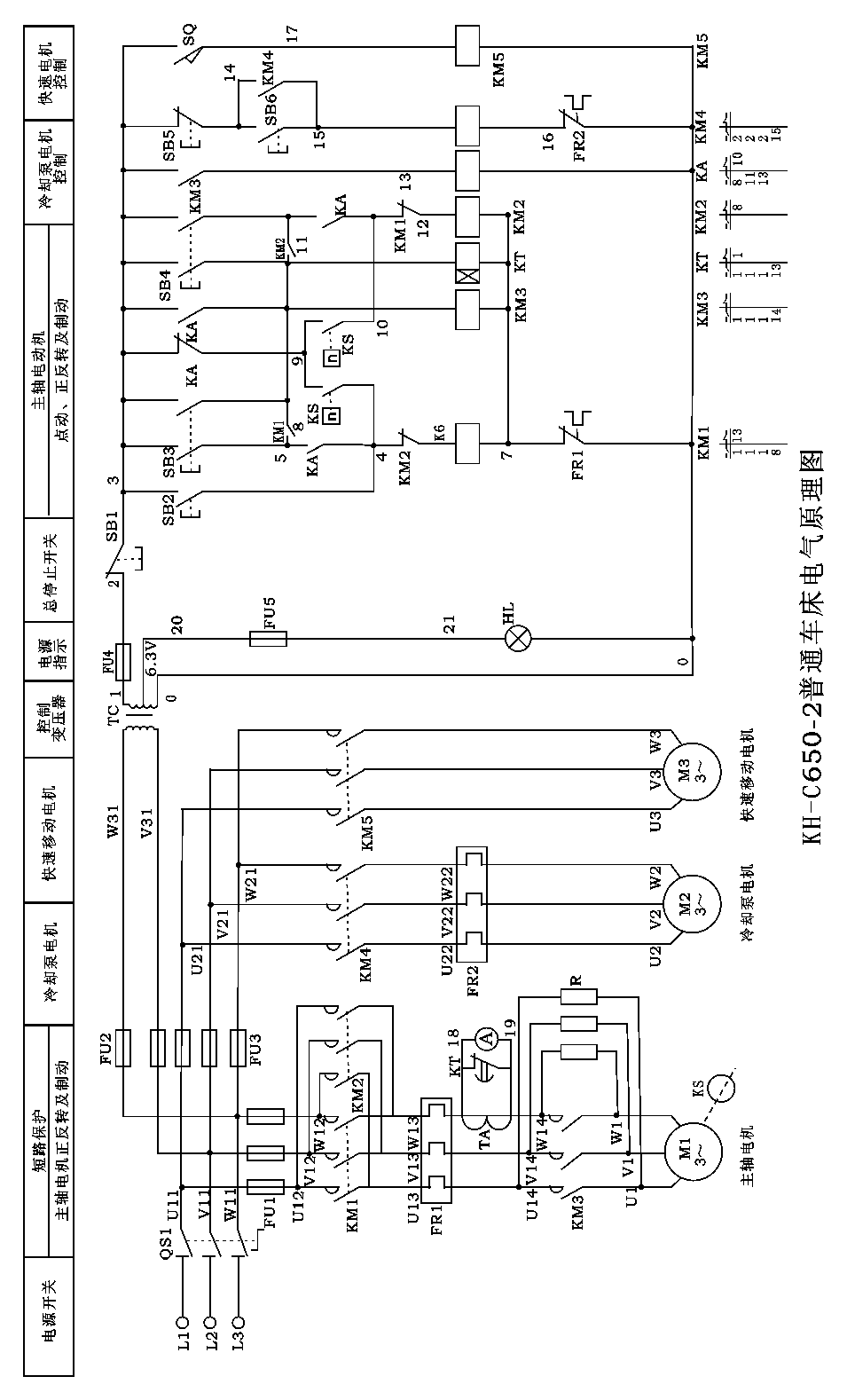

二、機床原理圖
三、C650-2平面車床電氣線路的工作原理
㈠主要結構及運動形式
下圖是C650-2普通車床的外形圖。
它主要由床身、主軸、進給箱、溜板箱、刀架、絲桿、光桿、尾座等部分組成。
車床的切削運動包括工件旋轉的主運動和刀具的直線進給運動。根據工件的材料性質、車刀材料及幾何形頭、工件直徑、加工方式及冷卻條件的不同，要求主軸有不同的切削速度。
車床的進給運動是刀架帶動刀具的直線運動。溜板箱把絲桿或光桿的轉動傳遞給刀架部分，變換溜板箱外的手柄位置，經刀架部分使車輛做縱向或橫向進給。
車床的輔助運動為機床上除切削運動以外的其它一切必需的運動，如尾架的縱向移動，工件的夾緊與放松等。
㈡電力拖動特點及控制要求
C650-2型普通車床是一種中型車床，除有主軸電動機M1和冷卻泵電動機M2外，還設置了刀架快速移動電動機M3。它的控制特點是：
1. 主軸的正反轉不是通過機械方式來實現，而是通過電氣方式，即主軸電動機M1的正反轉來實現的，從而簡化了機械結構。
2. 主軸電動機的制動采用了電氣反接制動形式，并用速度繼電器進行控制，實現快速停車。
3. 為便于對刀操作，主軸設有點動控制。
4. 采用電流表來檢測電動機負載情況。
5. 控制回路由于電器元件很多，故通過控制變壓器TC同三相電網進行電隔離，提高了操作和維修時的安全性。
㈢電氣控制線路分析
C650-2普通車床的電氣控制原理圖見附圖。
1. 主電路分析
圖中QS1為電源開關。FU1為主軸電動機M1的短路保護用熔斷器，FR1為其過載保護用熱繼電器。R為限流電阻，在主軸點動時，限制起動電流，在停車反接制動時，又起限制過大的反向制動電流的作用。電流表A用來監視主電動機M1的繞組電流，由于實際機床中M1功率很大，故A接入電流互感器TA回路。機床工作時，可調整切削用量，使電流表A的電流接近主軸電動機M1額定電流的對應值（經TA后減小了的電流值），以便提高生產效率和充分利用電動機的潛力。KM1、KM2為正反轉接觸器，KM3為用于短接電阻R的接觸器，由它們的主觸點控制主軸電動機M1。
圖中KM4為接通冷卻泵電動機M2的接觸器，FR2為M2過載保護用熱繼電器。KM5為接通快速移動電動機M3的接觸器，由于M3點動短時運轉，故不設置熱繼電器。
2. 控制電路分析
(1) 主軸電動機的點動調整控制
當按下點動按鈕SB2不松手時，接觸器KM1線圈通電，KM1主觸點閉合，電網電壓經限流電阻R通入主電動機M1，從而減少了起動電流。由于中間繼電器KA未通電，故雖然KM1的輔助常開觸點(5-8)已閉合，但不自鎖，因而，當松開SB2后，KM1線圈隨即斷電，進行反接制動（詳見下述）主軸電動機M1停轉。
(2) 主軸電動機的正反轉控制
當按下正向起動按鈕SB3時，KM3通電，其主觸點閉合，短接限流電阻R，另有一個常開輔助觸點KM3(3-13)閉合，使得KA通電吸合，KA (3-8)閉合，使得KM3在SB3 松手后也保持通電，進而KA也保持通電。另一方面，當SB3尚未松開時，由于KA的另一常開觸點KA(5-4)已閉合，故使得KM1通電，其主觸點閉合，主電動機M1全壓起動運行。KM1的輔助常開觸點KM1(5-8)也閉合。這樣，當松開SB3后，由于KA的二個常開觸點KA(3-8)、KA(5-4)保持閉合，KM1(5-8)也閉合，故可形成自鎖通路，從而KM1保持通電。另外，在KM3得電同時，時間繼電器KT通電吸合，其作用是使電流表避免起動電流的沖擊（KT延時應稍長于M1的起動時間）。圖中SB4為反向起動按鈕，反向起動過程同正向時類似，不再贅述。
(3) 主軸電動機的反接制動
C650-2車床采用反接制動方式，用速度繼電器KS進行檢測和控制。點動、正轉、反轉停車時均有反接制動。
假設原來主軸電動機M1正轉運行著，則KS的正向常開觸點KS(9-10)閉合，而反向常開觸點KS(9-4)依然斷開著。當按下總停按鈕SB1后，原來通電的KM1、KM3、KT和KA就隨即斷電，它們的所有觸點均被釋放而復位。然而，當SB1松開后，M1由于慣性轉速還很高，KS(9-10)仍閉合，所以反轉接觸器KM2立即通電吸合，電流通路是：1→2→3→9→10→12→KM2線圈→7→0。
這樣，主電動機M1就被串電阻反接制動，正向轉速很快降下來，當降到很低時(n<100r/min)，KS的正向常開觸點KS(9-10)斷開復位，從而切斷了上述電流通路。至此，正向反接制動就結束了。
點動時反接制動過程和反向時反接制動過程不再贅述。
(4) 刀架的快速移動和冷卻泵控制
轉動刀架手柄，限位開關SQ被壓動而閉合，使得快速移動接觸器KM5通電，快速移動電動機M3就起動運轉，而當?shù)都苁直鷱?fù)位時，M3隨即停轉。
冷卻泵電動機M2的起停按鈕分別為SB6和SB5。
(四)輔助電路分析
雖然電流表A接在電流互感器TA回路里，但主電動機M1起動時對它的沖擊仍然很大。為此，在線路中設置了時間繼電器KT進行保護。當主電動機正向或反向起動時，KT通電，延時時間尚未到時，A就被KT延時斷開的常閉觸點短路，延時時間到后，才有電流指示。
四、C650-2普通車床電氣線路的故障與維修
故障不能一一列舉，僅選一部分作說明
|
故 障 現 象
|
故 障 原 因
|
故 障 檢 修
|
|
操作時無反應
|
1. 無電源；
2. QS1接觸不良或內部熔絲斷開；
3. FU2或FU4 中有一個熔斷或接觸不良；
4. 變壓器TC線圈有開路；
5. SB1接觸不良；
6. V11、W11、W31、V31、0、1、2、3號線中有脫落或斷路；
|
檢查電源是否正常；然后斷電后，用萬用表電阻檔檢查相關部分；
|
|
主軸電機不能點動，其余動作正常
|
1.3、4號線中有脫落或斷路；
2.SB2接觸不良；
|
用萬用表電阻檔檢查相關部分
|
|
故 障 現 象
|
故 障 原 因
|
故 障 檢 修
|
|
主軸電機
不能正反轉
|
KM3也不能吸合
|
1.3、8、7號線中有脫落或斷路；
2.FR1常閉觸點斷開或接觸不良；
3.KM3線圈斷路；
|
用萬用表電阻檔檢查相關部分
|
|
KM3能吸合
|
1.3、13、0號線中有脫落或斷路；
2.KM3(3-13)常開觸點接觸不良；
3.KA線圈斷路；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機不能正轉，但點動正常，反轉正常
|
1.3、5、4、8號線中有脫落或斷路；
2.SB3接觸不良；
3.KA(5-6)常開觸點接觸不良；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機不能點動及正轉，且反轉時無反接制動
|
1.4、6、7號線中有脫落或斷路；
2.KM2(4-6)常閉觸點接觸不良；
3.KM1線圈斷路；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機反轉不能自鎖
|
1. 8、11號線中有脫落或斷路；
2. KM2(8-11)常開觸點接觸不良；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機正反轉均不能自鎖
|
1. 3、8號線中有脫落或斷路；
2. KA(3-8)常開觸點接觸不良；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機點動、正轉均無反接制動，但反轉正常
|
1. 9、10號線中有脫落或斷路；
2. KS(9-10)常開觸點接觸不良；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機正反轉均無反接制動
|
1. 3、9號線中有脫落或斷路；
2. KA(3-9)常開觸點接觸不良；
3.速度繼電器損壞；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機反轉缺相，點動、正轉不能停車
|
KM2主觸頭中有一個接觸不良；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機點動缺相，正、反轉運行時正常，但正反轉停車時均不能停車
|
制動電阻R中有一個開路；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機控制線路正常，但M1不能轉動
|
1.FU1中有二相熔斷；
2.電機Y形接點脫開；
3.電機引出線有二根脫落；
|
用萬用表電阻檔檢查相關部分
|
|
主軸電機點動、正轉、反轉均不能停車
|
電源相序接反，或主軸電機相序接反
|
更換電源或主軸電機相序
|
五、C650-2普通車床電氣模擬裝置的試運行操作
1.準備工作
(1)查看裝置背面各電器元件上的接線是否牢固，各熔斷器是否安裝良好；
(2)獨立安裝好接地線，設備下方墊好絕緣墊，將各開關置分?jǐn)辔唬?/font>
(3)插上三相電源。
2.操作試運行
(1)使裝置中漏電保護部分接觸器先吸合，再合上QS1，電源指示燈亮；
(2)按SQ，快速移動電動機M3工作；
(3)按SB6，冷卻電動機M2工作，相應指示燈亮，按SB5，M2停止；
(4)按SB2，主軸電動機M1實現點動。（注：該按鈕不應長時間反復操作，以免制動電阻R及M1過熱）；
(5)按SB3，主軸電動機M1正轉，相應指示燈亮，延時后，電流表指示M1工作電流（按SB3后KM1、KM3、KT、KA均應吸合）。按SB1，M1實現反接制動，迅速停轉（按SB1后，KM2應先吸合，然后釋放）。
(6)按SB4，主軸電動機M1反轉，相應指示燈亮，延時后，電流表指示M1工作電流（按SB4后KM2、KM3、KT、KA均應吸合）。按SB1，M1實現反接制動，迅速停轉（按SB1后，KM1應先吸合，然后釋放）。
特別說明：裝置初次試運行時，可能會出現主軸電機點動、正轉、反轉均不能停機的現象，這是由于電源或主軸電機相序接反引起，此時應馬上切斷電源，把電源或主軸電機相序調換即可。

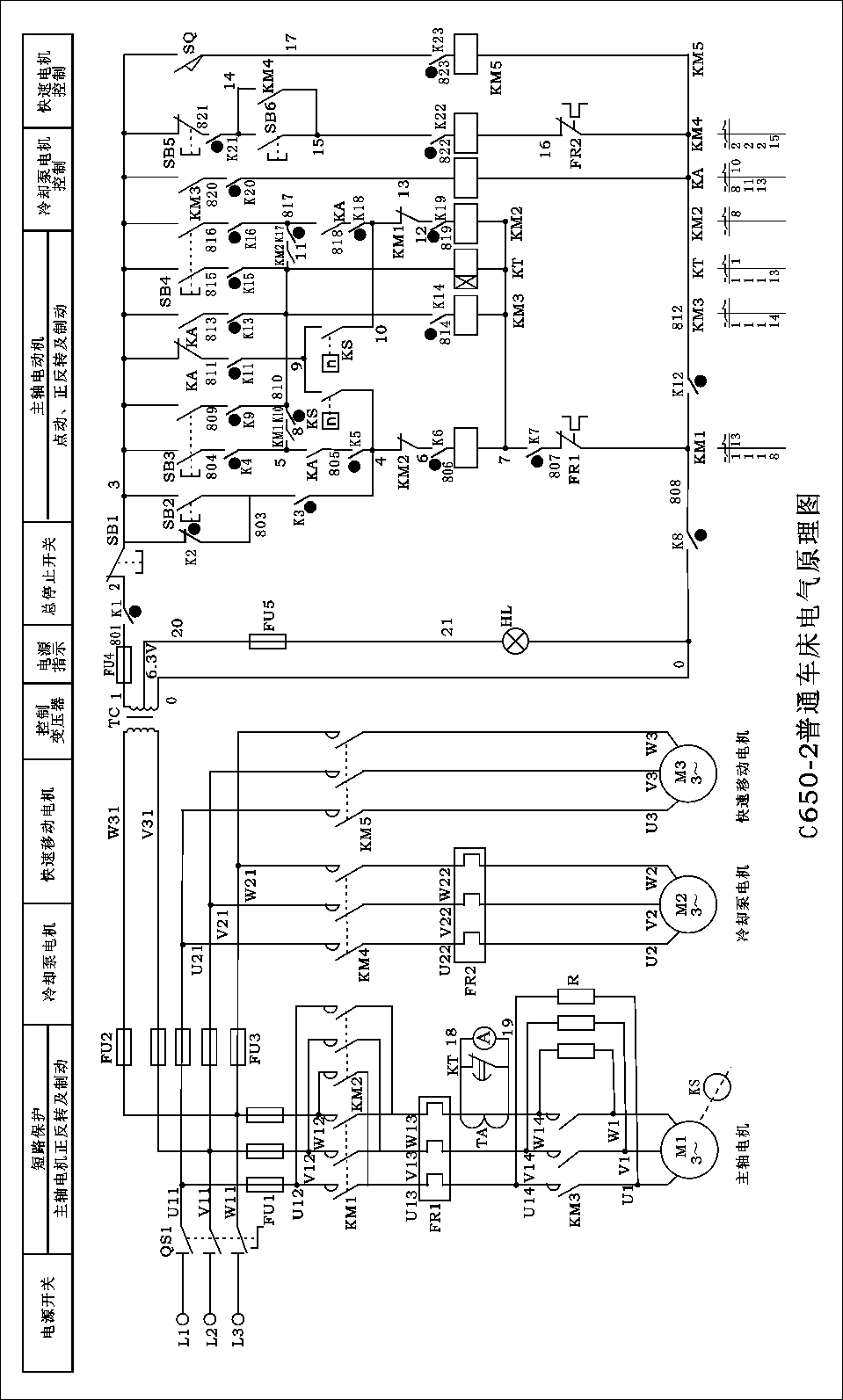

六、C650-2普通車床電氣控制線路故障圖及排除實習訓練指導
1.實習內容
(1)用通電試驗方法發現故障現象，進行故障分析，并在電氣原理圖中用虛線標出最小故障范圍。
(2)按圖排除C650-2普通車床主電路或控制電路中，人為設置的兩個電氣自然故障點。
2.電氣故障的設置原則
(1)人為設置的故障點，必須是模擬機床在使用過程中，由于受到振動、受潮、高溫、異物侵入、電動機負載及線路長期過載運行、啟動頻繁、安裝質量低劣和調整不當?shù)仍蛟斐傻?ldquo;自然”故障。
(2)切忌設置改動線路、換線、更換電器元件等由于人為原因造成的非“自然”的故障點。
(3)故障點的設置，應做到隱蔽且設置方便，除簡單控制線路外，兩處故障一般不宜設置在單獨支路或單一回路中。
(4)對于設置一個以上故障點的線路，其故障現象應盡可能不要相互掩蓋。否則學生在檢修時，若檢查思路尚清楚，但檢修到定額時間的2/3還不能查出一個故障點時，可作適當?shù)奶崾尽?/span>
(5)應盡量不設置容易造成人身或設備事故的故障點，如有必要時，教師必須在現場密切注意學生的檢修動態，隨時作好采取應急措施的準備。
(6)設置的故障點，必須與學生應該具有的修復能力相適應。
3.實習步驟
(1)先熟悉原理，再進行正確的通電試車操作。
(2)熟悉電器元件的安裝位置，明確各電器元件作用。
(3)教師示范故障分析檢修過程（故障可人為設置）。
(4)教師設置讓學生知道的故障點，指導學生如何從故障現象著手進行分析，逐步引導到采用正確的檢查步驟和檢修方法。
(5)教師設置人為的自然故障點，由學生檢修。
4.實習要求
(1)學生應根據故障現象，先在原理圖中正確標出最小故障范圍的線段，然后采用正確的檢查和排故方法并在定額時間內排除故障。
(2)排除故障時，必須修復故障點，不得采用更換電器元件、借用觸點及改動線路的方法，否則，作不能排除故障點扣分。
(3)檢修時，嚴禁擴大故障范圍或產生新的故障，并不得損壞電器元件。
6.操作注意事項
(1)設備應指導教師指導下操作，安全第一。設備通電后，嚴禁在電器側隨意扳動電器件。進行排故訓練，盡量采用不帶電檢修。若帶電檢修，則必須有指導教師在現場監護。
(2)必須安裝好各電機、支架接地線、設備下方墊好絕緣橡膠墊，厚度不小于8mm，操作前要仔細查看各接線端，有無松動或脫落，以免通電后發生意外或損壞電器。
(3)在操作中若發出不正常聲響，應立即斷電，查明故障原因待修。故障噪聲主要來自電機缺相運行，接觸器、繼電器吸合不正常等。
(4)發現熔芯熔斷，應找出故障后，方可更換同規格熔芯。
(5)在維修設置故障中不要隨便互換線端處號碼管。
(6)操作時用力不要過大，速度不宜過快；操作頻率不宜過于頻繁。
(7)實習結束后，應拔出電源插頭，將各開關置分?jǐn)辔弧?/span>
(8)作好實習記錄。
故障設置一覽表
|
故障
開關
|
故障現象
|
備注
|
|
K1
|
機床不能啟動
|
主軸、冷卻泵和快速移動電機都不能啟動。
|
|
K2
|
主軸自行啟動
|
通電之后主軸自行啟動。
|
|
K3
|
主軸不能點動控制
|
|
|
K4
|
主軸不能正轉啟動
|
點動、反轉正常；正轉啟動時，KM3、KA能吸合，KM1不動作。
|
|
K5
|
主軸不能正轉啟動
|
點動、反轉正常；反轉停止能制動；正轉啟動時，KM3、KA能吸合，KM1不動作。
|
|
Ｋ6
|
主軸不能正轉啟動
|
反轉正常，反轉停止無制動；不能點動，正轉啟動時，KM3、KA能吸合，KM1不動作。
|
|
K7
|
主軸不能啟動
|
按正、反轉啟動按鈕均無反應，無點動。
|
|
K8
|
機床不能啟動
|
主軸、冷卻泵和快速移動電機都不能啟動。
|
|
K9
|
主軸不能正轉啟動
|
正轉啟動時無任何反應。
|
|
K10
|
主軸正轉只能點動
|
按下正轉啟動按鈕，主軸正轉，松開按鈕，KA、KM3保持，KM1釋放，電機停止。
|
|
K11
|
主軸無制動
|
|
|
K12
|
機床不能啟動
|
冷卻泵和快速移動電機都不能啟動；主軸只能點動。
|
|
K13
|
主軸只能點動
|
按下SB3、SB4，主軸只能點動。
|
|
K14
|
主軸正轉只能點動
|
主軸正轉只能點動控制。
|
|
K15
|
主軸不能反轉
|
反轉啟動時無任何反應。
|
|
K16
|
主軸不能反轉
|
正轉啟動、制動正常；反轉啟動時，KM3、KA能吸合，KM2不動作。
|
|
K17
|
主軸反轉只能點動
|
按下反轉啟動按鈕，主軸反轉，松開按鈕，KA、KM3保持，KM2釋放，電機停止。
|
|
K18
|
主軸不能反轉啟動
|
正轉啟動、制動正常；反轉啟動時，KM3、KA能吸合，KM2不動作。
|
|
K19
|
主軸不能反轉啟動
|
正轉啟動正常，停止無制動；反轉啟動時，KM3、KA能吸合，KM2不動作。
|
|
K20
|
主軸不能啟動
|
按正、反轉啟動按鈕KM3動作，KA不動作，點動正常。
|
|
K21
|
冷卻泵不工作
|
按下SB5，無任何反應。
|
|
K22
|
冷卻泵不工作
|
按下SB5，無任何反應。
|
|
K23
|
快速電機不能啟動
|
按下SQ，無任何反應。
|
八、教學演示、故障設置說明
在學習了機床電氣控制課程后，針對某一機床的電氣控制線路，首先應說明機床中主要手柄操作與相應開關動作間的關系，而后采取原理分析與實物電氣操作相結合的“實踐式”現場教學或演示，這樣可獲良好的教學效果。
設故排故訓練，是一種實踐性極強的技能訓練，該模擬裝置提供了全方位、真實的排故訓練方式，既能達到預期效果，又極為經濟。
設備可以通過人為設置故障來模仿實際機床的電氣故障，采用“觸點”絕緣、設置假線、導線頭絕緣等方式，形成電氣故障。訓練者在通電運行明確故障后，進行分析，在切斷電源，無電狀態下，使用萬用表檢測直至排除電氣故障，從而掌握電氣線路維修基本要領，實際設故形式可以多樣，可按教學對象而定。
九、設備維護
1.操作中，若發出較大噪音，要及時處理，如接觸器發出較大嗡聲， 一般可將該電器拆下，修復后使用或更換新電器。
2.設備在經過一定次數的排故訓練使用后，可能出現導線過短，一般可按原理圖進行第二次連接，即可重復使用。
3.更換電器配件或新電器時，應按原型號配置。
4.電機在使用一段時間后，需加少量潤滑油，作好電機保養工作。
5.當主軸電機運行時，按下停止按鈕SB1后，主軸電動機出現正反振蕩現象，解決辦法：打開速度繼電器KS后蓋，調整彈簧，重新試車，直到振蕩現象消除。
