電工實訓連接線可根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟件目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。正確的導線是學習電工的最基本的技能，合適的導線能讓設備的安全性和可靠性提高很多。
一、導線種類的選擇
室內配線常用的絕緣導線，按其絕緣材料可分為橡皮絕緣線和塑料絕緣線；按線芯材料可分為銅芯線和鋁芯線；按芯線根數可分為單股線和多股線；按絕緣層外有無保護層可分為有護套線和無護套線；按導線的柔軟程度可分為軟線和硬線等種類。
二、導線截面的選擇
導線截面選擇過大時，將增加有色金屬的消耗量，從而增加線路的造價；導線截面選擇過小時，在線路運行期間，不僅產生過大的電壓損失，而且會使導線接頭處過熱而引起斷路故障，同時又限制以后負荷的增加。因此必須合理地選擇導線的截面。
室內配線的導線截面，應根據導線的允許載流量、導線的機械強度、線路的允許電壓損失值和經濟條件進行校驗。

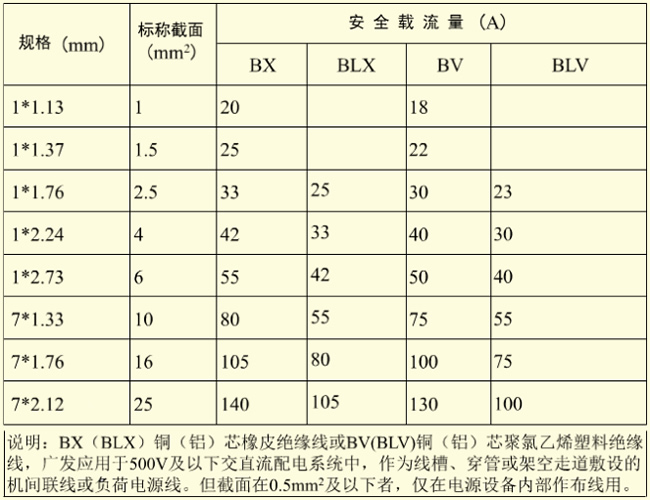

室內配線重點考慮允許載流量（室內常用配線安全載流量參考下表）
三、導線顏色的選擇
三相交流電路的A相：黃色；B相：綠色；C相：紅色；零線或中性線：淡藍色；地線：黃綠雙色。 黑色：裝置和設備的內部布線。棕色：直流電路的正極。
