企業現代化生產規模的不斷擴大和深化,使得倉庫成為生產物流系統成為生產物流系統中的一個重要而且不呆缺少的環節。立體倉庫正以它最小的占地面積和最佳的空間利用率, 逐步代替促使倉庫物流的水平提高。
自動化立體倉庫作為現代物流中的一個重要組成部分,它是一種集信息, 存儲管理于一體的高技術密集型機電一體化產品,是一種多層次存放貨物的高架倉庫系統。它是把計算機,與信息管理和設備控制集起來,能探按控制指令要求自動化完成貨物的存取作業,并能對庫存的貨物進行自動管理,達到存儲技術的全面自動化,因此,自動化立體倉庫是企業管理的重要手段之一。通過對立體倉庫自動控制系統的硬件的設計,基本上達到采用計算機自動控制技術提高立體倉庫的管理水平,提高立體倉庫的可靠性可維修性,從而提高企業生產率和經濟效益的目的。
立體倉庫主體由底盤、三層十二倉位庫體、運動機械及電氣控制等四部分模型的機械部分采用滾珠絲杠、滑杠、普通絲杠等機械元件組成，采用三相異步交流電機作為拖動元件。隨著科學技術和工業生產的飛速發展，現代物流技術領域內出現了一種新型倉儲方式——自動化立體倉庫。它是以高層貨架為主體，以成套搬運設備為基礎，以計算機控制技術為手段的高效率物流、大容量存儲的機電一體化高科技集成系統。它集機械、電子、計算機、通信、網絡、傳感器和自動控制等多種技術于一體，以搬運機械化、控制自動化、管理微機化、信息網絡化為特征，成為現代化物流設計中產品生產與存儲的樞紐。
自動化立體倉庫又稱自動化倉庫、現代智能庫、高層貨架倉庫等，是近年來國際上迅速發展起來的一種新型倉儲設施，是在不直接進行人工干預的情況下能自動存儲和取出物料的系統。
自動化立體倉庫在現代物流系統中的作用是顯而易見的，將自動化倉庫技術應用到物流領域中，充分利用自動化倉庫的優勢和特點，實現倉庫信息管理自動化和物品入出庫作業的自動化，為提高貨物的流通效率發揮重要的作用。國內外各個行業采用自動化倉庫的情況己經充分證明，使用自動化立體倉庫能夠產生巨大的社會效益和經濟效益。在貨物流通領域中采用自動化倉庫技術，也將獲得巨大的經濟效益。

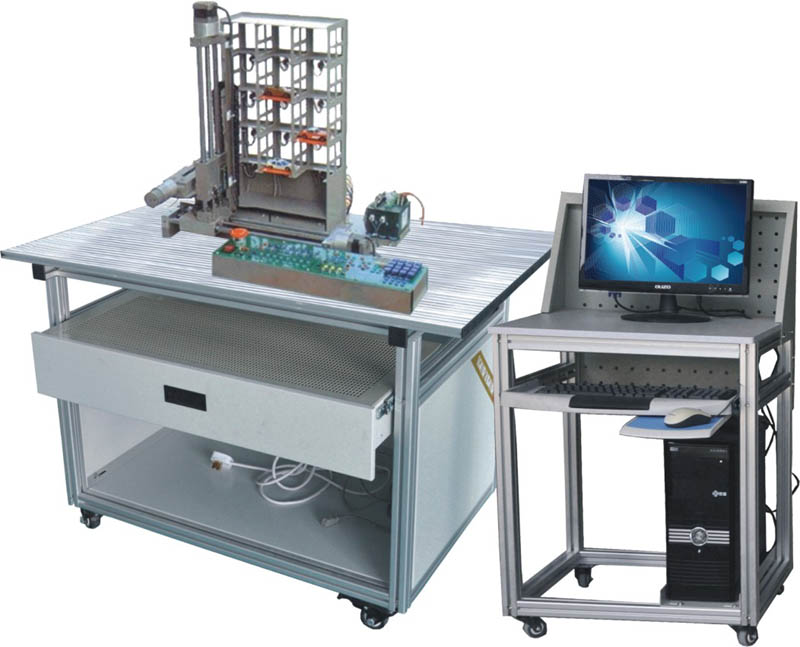

該立體倉庫模型采用臺式結構，由立體庫位框架、巷道式高叉車、操作顯示盤組成，并配有控制器（PLC）、傳感器（光電式、觸點式）、步進電機、直流電機、鍵盤、傳動系統等，構成典型的機電一體化教學模型。
一、 技術指標：
1.電源：AC220V
2.外形尺寸：800×500×500單位
3.庫位尺寸：115×85×100單位
4.材料：基板、庫位均為鋁合金型材，其它零件均為數控板金成型
5.I/O：輸入：17點 輸出：6點
二、技術特點：
1.自動巷道叉車（磁力機械保護）
2.雙向庫位設計，9庫位（3層3列）
3.通過按鍵或觸摸屏（選配），實現手動、自動控制
4.I/O信號電源光耦隔離，24V/5V自適應
5.可支持多種控制器：PLC（AB、西門子、三菱、松下、歐姆龍）；I/O板卡
三、實驗內容：
1.電機及拖動原理。
2.光反射式工業傳感器的原理及應用。
3.自動倉儲系統在工業生產中的作用及應用。
4.自動倉儲系統控制方案的設計與實現。
5.工業自動控制系統的組成及結構原理。
6.可編程控制器（PLC）的原理及結構
7.PLC的編程訓練及應用。
8.PLC的調試及運行。
9.自動控制系統的調試及運行。
10.機電一體化設備的使用及維護。
四、結構說明
1.立體框架式庫位
2.三維運動叉車
3.貨叉
4.水平運動電機
5.進出移動電機
6.垂直運動電機
7.操控盤
8.控制器
9.電機驅動板
10.直流電源
